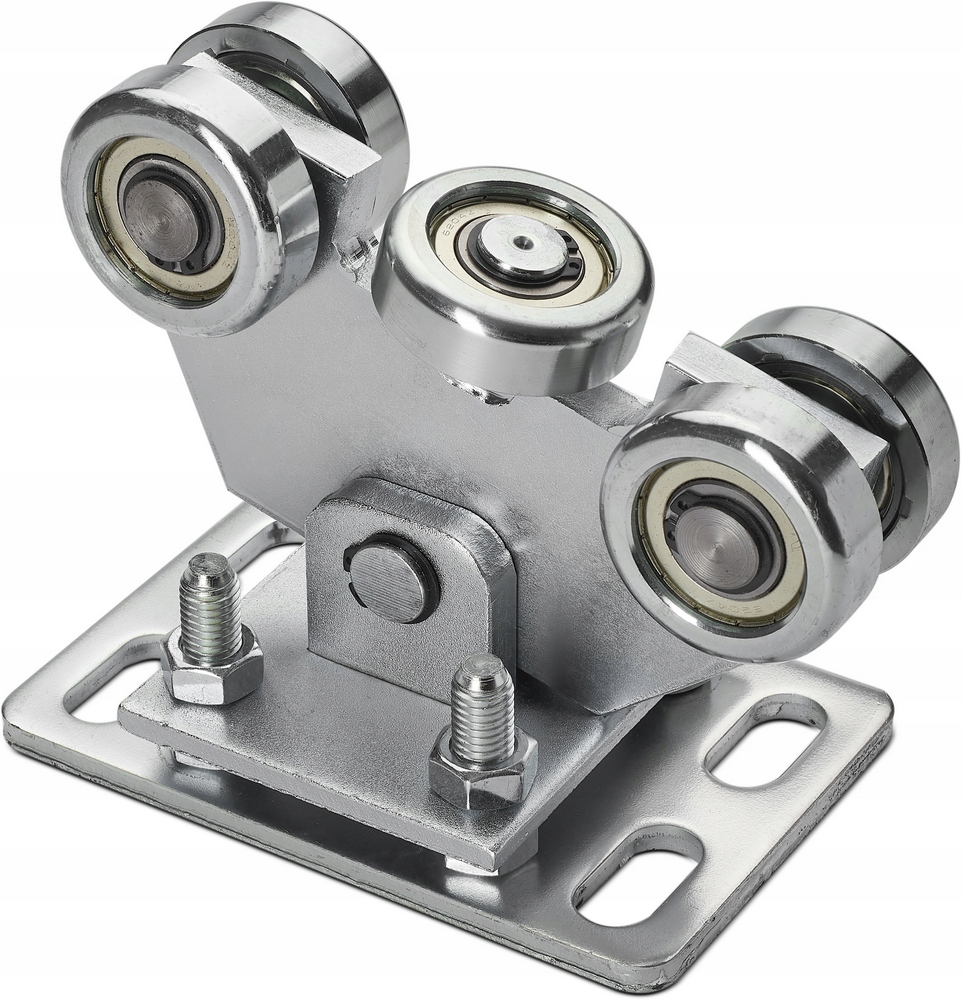

Wózek jezdny do profilu 70x70x4 mm.

Wózek do bramy przesuwnej - szyna 70x70x4 mm. Wózek posiada regulację w pionie oraz poziomie co przekłada się na kulturę pracy rolek w szynie.

Wózek jezdny posiada podciętą płytę pionową co ułatwia dostęp do śrub montażowych oraz regulację wózka.

Łożyska 6204Z ERI-3, podwyższona wytrzymałość. Rolki posiadają podwyższoną ścieralność i twardość co wydłuża żywotność rolek.

Dane techniczne:

• wszystkie elementy są ocynkowane co zapobiega korozji
• podwyższona ścieralność i twardość rolek stalowych
• waga zestawu 5,5 kg
• wózki wyposażone są w łożyska 6204Z ERI-3
• nośność wózków do 450 kg
• Producent: WDB

Wózek jezdny - rysunek techniczny

Wymiary techniczne w [mm]:

A: 180 A1: 145 B: 120 B1: 60 C: 61 C1: 18 D: 60 H: 150-172

Jak właściwie dobrać rozmiar wózków do bramy?

Wózki do bramy przesuwnej należy dopasować do rozmiaru szyny prowadzącej. Standardowe i najczęściej stosowane szyny prowadzące mają rozmiar: 60 (60x60x3,5), 70 (70x70x4) lub 80 (80x80x5).

Wymiar ten charakteryzuje zewnętrzną szerokość szyny, tj. szerokość płaszczyzny po której będzie poruszał się wózek wraz z szerokością ścianek bocznych.

Wózki należy dobierać w taki sposób, aby były spasowane z środowiskiem, w jakim będą pracować – czyli odpowiednio wózek 60x60 będzie właściwy dla szyny 60, wózek 70x70 dla szyny 70 itd.

Przedmiotem tej aukcji jest wózek jezdny pasujący do szyny o wymiarach 70 mm x 70 mm i grubości ścianki 4 mm.
