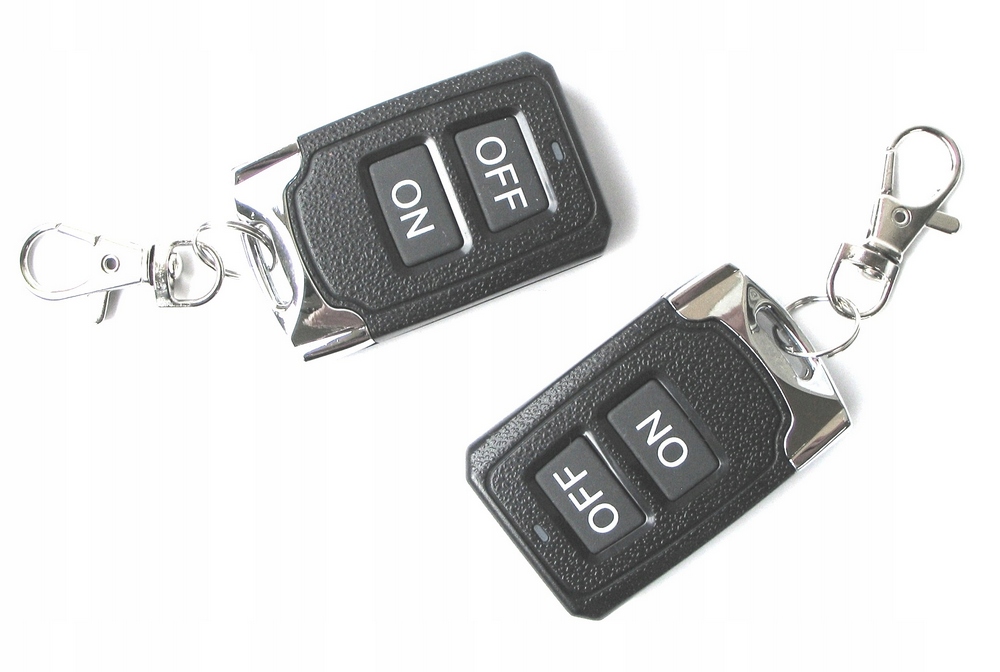

Ovládač 2 kanál Radiolinia 24V prepínač

Uniwersalny sterownik radiowy dwukanałowy 24V z wbudowanymi przekaźnikami sterującymi. Może być zastosowany do sterowania w wielu różnych dziedzinach.

Stosowany głównie do sterowania np.: silników elektrycznych, drzwi elektrycznych, okien, wind przemysłowych, bram, rolet i innych urządzeń sterowanych elektrycznie gdzie wymagany jest ten rodzaj sterownika.

Dane techniczne sterownika MT-STER-201 24V

1) Czułość: -105dBm;

2) Częstotliwość pracy ： 433 MHz ；

3) Napięcie ： 24V.

4) Prąd spoczynkowy ： ≤6mA

5) Prąd roboczy : ≤40mA (1 kanał), ≤ 80mA (2 kanały)

6) Prąd max. styków przekaźnika ： 10A-24V AC / 10A-24V DC/12V DC

7) Temperatura pracy ： -40 ℃ – + 80 ℃

8) Rozmiar ： 70* 50 * 18 mm

Rodzaje pracy sterownika MT-STER-201

Jak pokazano na poniższym obrazku, zmianę sposobu pracy można wykonać zworką Z.

A). CHWILOWY: USTAWIENIE FABRYCZNE. Wolna pozycja 1,2,3, nie trzeba podłączać zworki.

Sterowanie: Naciśnij przycisk pilota A, przekaźnik A sterownika włączy się. Zwarte styki :COM i NO. Dopóki trzymamy przycisk pilota A , dopóty przekaźnik A jest załączony. Zwolnij przycisk pilota A, przekaźnik A sterownika wyłączy się. Rozwarte styki : COM i NO.

Sterowanie: Naciśnij przycisk pilota B, przekaźnik B sterownika włączy się. Zwarte styki :COM i NO. Dopóki trzymamy przycisk pilota B dopóty przekaźnik B jest załączony. Zwolnij przycisk pilota B, przekaźnik B sterownika wyłączy się. Rozwarte styki : COM i NO.

B). PRZERZUTNIK (A/B): Zwora założona na styki 2 i 3

Sterowanie: Naciśnij przycisk pilota A, przekaźnik A sterownika włączy się. Zwarte styki : COM i NO. Naciśnij przycisk pilota B,  przekaźnik A sterownika wyłączy się. Rozwarte styki : COM i NO. Jednocześnie załączy się przekaźnik B sterownika.

C). WŁĄCZ/WYŁĄCZ (A/A)(B/B): Zwora założona na styki 1, 2

Sterowanie: Naciśnij przycisk pilota A, przekaźnik A sterownika włączy się. Zwarte styki : COM i NO. Naciśnij ponownie przycisk pilota A, przekaźnik A sterownika wyłączy się. Rozwarte styki : COM i NO.

Sterowanie: Naciśnij przycisk pilota B, przekaźnik B sterownika włączy się. Zwarte styki : COM i NO. Naciśnij ponownie przycisk pilota B, przekaźnik B sterownika wyłączy się. Rozwarte styki : COM i NO.

Przekaźniki A i B sterownika pracują niezależnie. Mogą być dowolnie włączane i wyłączane.

PROGRAMOWANIE I KASOWANIE PILOTÓW.

Piloty programujemy przy zdjętej obudowie sterownika. Zachowaj ostrożność!

Włącz zasilanie, naciśnij przycisk „nauki”, kontrolka LED „nauki” zapali się na chwilę i zgaśnie, naciśnij dowolny

przycisk pilota zdalnego sterowania w ciągu 6 sekund, kontrolka LED ”nauki” mignie 4 razy, a następnie zgaśnie. Oznacza to poprawne zaprogramowanie pilota.

Uwaga: Sterownik może obsługiwać do 16 pilotów. 17 kasuje pilota nr.1

Kasowanie wszystkich pilotów z pamięci

Naciśnij przycisk „nauki” i trzymaj przez około 8 sekund, kontrolka LED ”nauki” zapali się i zgaśnie. Oznacza to poprawne skasowanie wszystkich pilotów
