Ovládač ovládača diaľkovej brány pre bránu 2K 230V

STER-MAX 2K/230V  - zdalne sterowanie 2-przekaźnikowe z 2 pilotami z klapką

pobierz instrukcję:   http://www.elmax-alarmy.pl/down/st2k230.pdf

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika są przekaźniki. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku COM - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO. Sterownik należy podłączyć dokładnie tak, jak jest to pokazane na schemacie.

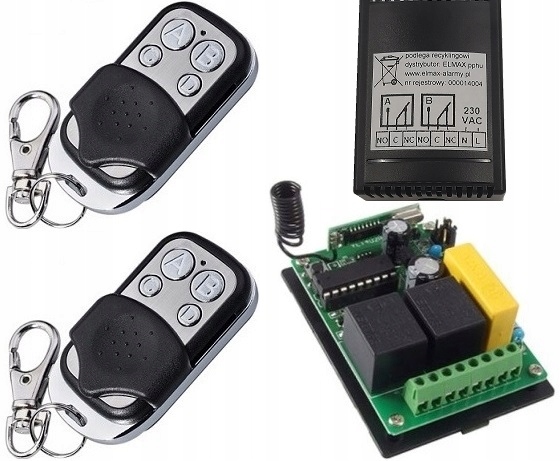

Zawartość tej aukcji:

1. centralka 2K/230V w czarnej obudowie,
2. dwa zaprogramowane piloty 4-przyciskowe z bateriami w obudowie z klapką - 4kl.

Inne sterowniki, dodatkowe piloty serii STER-MAX znajdą Państwo na stronie:

https://allegro.pl/uzytkownik/elmax-alarmy?string=katstem&description=1&order=pd

Sterownik może pracować w jednym z czterech trybów (tryby programujemy zworką w centralce przy wyłączonym zasilaniu):

1. monostabilny - chwilowy (ustawiony fabrycznie) - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika na czas trzymania przycisku.
2. bistabilny- włącz/wyłącz - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika. Kolejne naciśnięcie tego przycisku powoduje wyłączenie przekaźnika. Kanały pracują niezależnie. Mogą być dowolnie niezależnie włączane i wyłączane.
3. przerzutnik - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika i jednoczesne wyłączenie drugiego kanału. Kolejne naciśnięcie tego samego przycisku nic nie zmienia. W tym trybie zawsze jeden przekaźnik jest załączony. Przekaźniki „przerzucane” są jednocześnie – są od siebie zależne.
4. czasowy - przekaźniki są załączane na zaprogramowany czas - 3 sek. (brak możliwości zmiany czasu).

Specyfikacja techniczna:

• zasilanie sterownika 230Vac
• wymiary centralki: 75 x 55 x 28 mm.
• Zasięg pilota : do 50 m.
• Obciążalność przekaźników: 10A.
• Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada),
