STER-MAX 1K/230Vac  - zdalne sterowanie 1-przekaźnikowe z 2 pilotami 2kl.

pobierz instrukcję:   http://www.elmax-alarmy.pl/down/st1k230.pdf

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika jest przekaźnik. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku COM - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO. Sterownik należy podłączyć dokładnie tak, jak jest to pokazane na schemacie.

Zawartość tej aukcji:

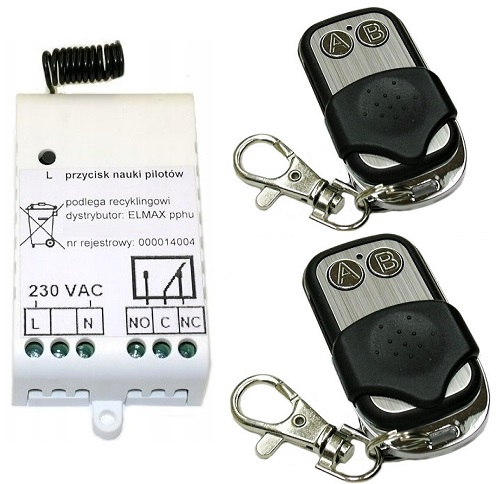

1. centralka 1K/230Vac w obudowie,
2. dwa zaprogramowane piloty 2-przyciskowe z bateriami w obudowie z klapką - 2kl.

Inne sterowniki, dodatkowe piloty i zasilacze serii STER-MAX znajdą Państwo na stronie:

https://allegro.pl/uzytkownik/elmax-alarmy?string=katstem&description=1&order=pd

Sterownik może pracować w jednym z trzych trybów (tryby programujemy zworką w centralce przy wyłączonym zasilaniu):

1. ** monostabilny - chwilowy (ustawiony fabrycznie) - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika na czas trzymania przycisku. Przycisk B nie jest aktywny.
2. bistabilny AA - włącz/wyłącz - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika. Kolejne naciśnięcie przycisku A powoduje wyłączenie przekaźnika. Przycisk B nie jest aktywny.
3. bistabilny AB - włącz/wyłącz - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika, kolejne naciśnięcie przycisku A -brak reakcji. Naciśnięcie przycisku B wyłącza przekaźnik.

Specyfikacja techniczna:

• Zasilanie 220-240 VAC
• wymiary centralki: 42 mm. x 71 mm. x 22 mm.
• Zasięg pilota : do 50 m.
• wymiary pilota: 30 mm. x 55 mm. x 14 mm.
• Obciążalność przekaźnika: 10A.
• Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada).

UWAGA: gdy chcemy uzyskać sterowanie 230V - nie musimy doprowadzać 230V do styków przekaźnika. Płytka jest dostosowana do zrobienia zworki między stykami L i C (Po zrobieniu zworki - zlutowaniu ścieżek w sterowniku -  napięcie 230V zostanie doprowadzane do styku C przekaźnika)
