Pohon na bránu - Elmes STP Gate Controller s 230V pilotom motora

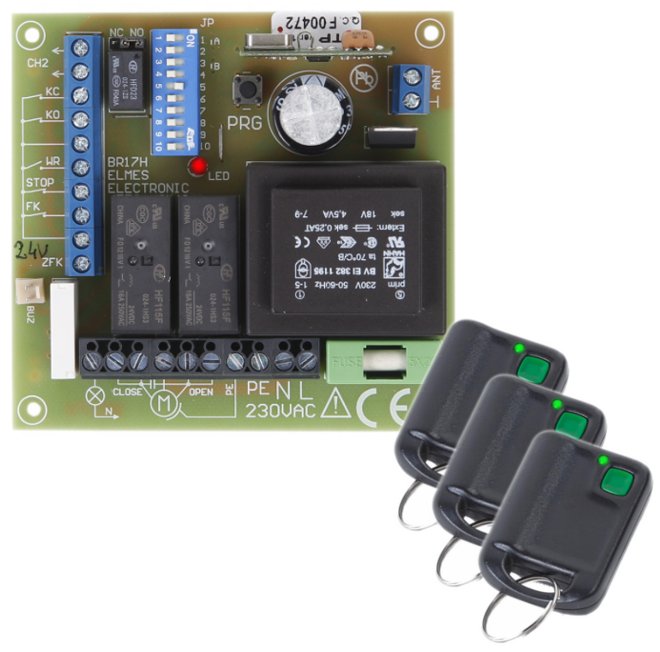

Sterownik do bram z silnikiem Elmes STP 230V + 3 piloty

W zestawie:

• sterownik Elmes STP – 1 szt;
• pilot Elmes UMB100HT - 3 szt;
• bateria GP23A 12V (do pilota) - 3 szt.

Instrukcja montażu i obsługi do pobrania w sekcji "dodatkowe informacje".

Sterownik Elmes STP przeznaczony jest do zdalnego sterowania bramą, do napędu której zastosowano jednofazowy silnik prądu zmiennego 230V umożliwiający pracę w 2 kierunkach. Współpracuje tylko i wyłącznie z  pilotami produkcji Elmes.

Cechy produktu:

• transmisja radiowa z użyciem kodu zmiennego KEELOQ zapewniająca wysoki poziom bezpieczeństwa
• superheterodynowy odbiornik radiowy na pasmo 433,92 MHz
• 4 tryby pracy: manualny, tryb z samozamykaniem, tryb parking 1, tryb parking 2 (z możliwością zatrzymania)
• współpraca ze wszystkimi pilotami Elmes Elektronik na pasmo 433,92 MHz
• pamięć pilotów: 112
• sterowanie 1 lub 2 przyciskami pilota: 1 - przycisk pilota steruje bramą w cyklu: otwieranie – stop – zamykanie – stop - otwieranie;  2 - pierwszy przycisk pilota steruje bramą w cyklu: stop – zamykanie – stop – otwieranie, drugi w cyklu: zamykanie – stop – zamykanie
• sterowanie pojedynczym wyłącznikiem przewodowym w cyklu: otwieranie – stop – zamykanie – stop - otwieranie
• dostępna specjalna wersja sterowana 2 wyłącznikami przewodowymi, jednym w cyklu otwieranie – stop – otwieranie (podłączanym do wejście WR), drugim – zamykanie – stop – zamykanie (podłączanym do wejścia STOP)

Specyfikacja techniczna:

• wyjścia przekaźnikowe silnika: 2x NO, max. 16A/250VAC
• wyjście na lampę: max. 5A/250VAC
• wyjście przekaźnikowe CH2: NO lub NC (przełączane zworką), separowane galwanicznie; obciążalność: 1A/24VDC lub 0,5A/125VAC; czas załączenia wyjścia od 0,5 s – 2 min
• wyjście zasilania fotokomórek: 24VDC, max. 150 mA, zabezpieczone bezpiecznikiem polimerowym
• wejście na fotokomórkę typu NC (normalnie zwarta)
• wejście bezpieczeństwa STOP typu NC (normalnie zwarte)
• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte)
• czas pracy silnika: 1 s – 4 min, wspólny dla zamykania i otwierania
• czas PAUZY: 1 s – 4 min
• temperatura pracy: -20 st. C ... +40 st. C
• zasilanie: 230VAC
• pobór mocy: max. 4VA
• rozstaw otworów montażowych: śr. 3 mm, 85 x 80 mm
• wymiary: 95 x 90 x 34 mm

Pilot 1-kanałowy Elmes UMB100HT o zasięgu do 100 m (w terenie otwartym)

• częstotliwość pracy: 433,92 MHz
• moc: 3-5 mW
• bateria GP23A 12V
• wymiary: 46 x 34 x 14 mm
