Pohon na bránu - Ovládač DC Twilight

Film z działania sterownika na YouTube

Obecnie jeszcze nie nagrałem filmu z działania tej wersji - naprawdę brakuje czasu

Sterownik dla silników Siłowników DC z wbudowanymi Krańcówkami na stałe

UWAGA - od dnia 05-11-2021 jest nowa wersja programu - główna zmiana to dodanie progów nastaw dolnego i górnego V1c

.

Jeśli zrobi się ciemno uruchomi silnik w jedna stronę np zamykanie klapy szklarni czy kurnika

gdy zrobi się jasno z rana silnik będzie pracował w drugą stronie

Wersja z wyświetlaczem LCD 2x8

W tej wersji dł pracy siłownika jest z nastawą czasową - w innej podobnej wersji mam że trzeba podłączyć krańcówki

Ta wersja z tej aukcji załącza przekaźnik na określony czas i w tym właśnie czasie siłownik powinien wykonać swoją pracę otwierania lub zamykania

Jest nastawa 2 czasów w sekundach więc można nawet ustawić że siłownik nie wykona 100% otwierania ale tylko część np 60% ,a zamknie całkowicie

.

Nastawa czasu pracy przekaźnika 1 - otwieranie

Nastawa czasu pracy przekaźnika 2 - zamykanie

Nastawa czułości - zadziałania przekaźników

Nastawa zwłoki w zadziałaniu przekaźnika ( eliminuje chwilowe mignięcia światła w czujnik  itp.)

.

Czujnik to Fotorezystor 10K - nie potrzebuje kalibracji

.

nie ma potrzeby programować czujnika, jest automatycznie odczytywany na ADC

.

Generatorem, a zarazem sercem układu jest uC Atmega 8

.

Zasilanie układu 12V

.

Co kupujesz i co dostajesz

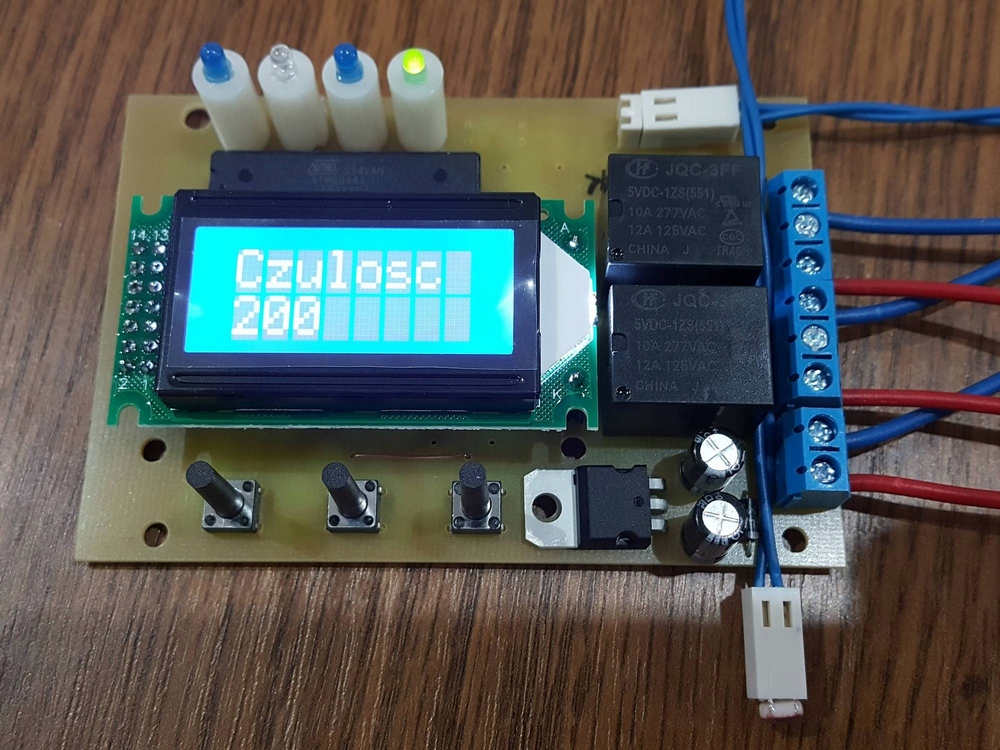

Zmontowana płytka PCB gotowa do pracy

z 1 czujnikiem optycznym

(bez obudowy i zasilacza)
