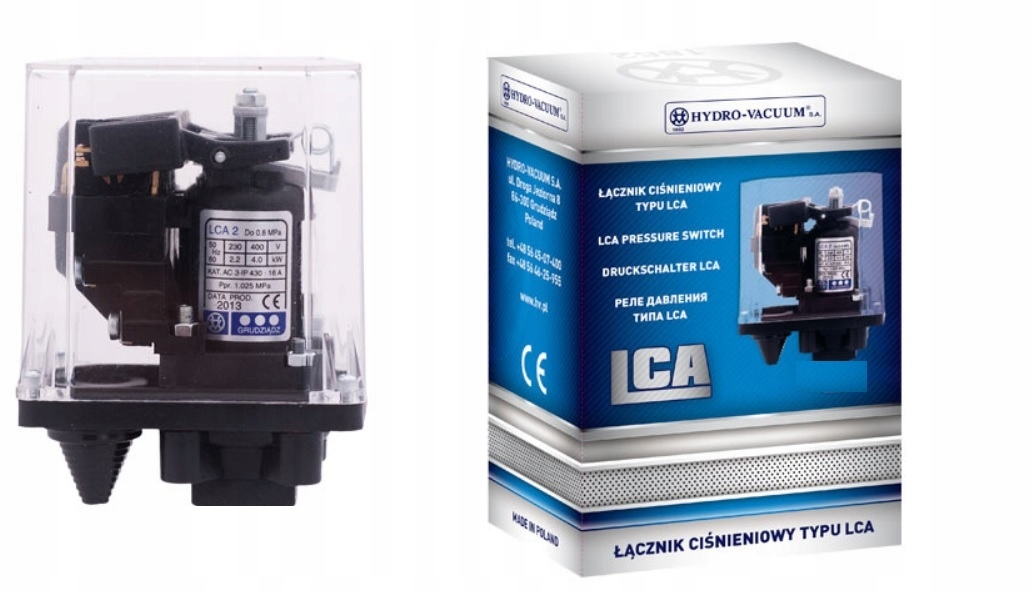

Łącznik ciśnieniowy LCA 1-4 ATM

Zastosowanie

Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi ze zbiornikiem zamkniętym, utrzymują one ciśnienie czynnika w stałych określonych granicach. Wyłącznik ciśnieniowy LCA przeznaczony jest do automatycznego załączania i wyłączania silników elektrycznych (pomp) pracujących w układach hydroforowych i sprężonego powietrza, w miejscach wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych. Do układów sprężonego powietrza zalecane jest stosowanie wyłącznika LCA z króćcem aluminiowym.. Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane. Łącznik ciśnieniowy typu LCA stanowi odmianę stycznikową rozwierną. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.

Zalety wyłącznika ciśnieniowego LCA:

• układ przetwarzania ciśnienia, przełączania oraz elementy elektryczne pozostały w nowej wersji niezmienione, gwarantując niezawodność i trwałość sprawdzoną w praktyce podczas kilkudziesięciu lat istnienia łącznika ciśnieniowego LCA na rynku,
• membrany stosowane w łączniku ciśnieniowym produkcji Hydro-Vacuum S.A. są odporne na współpracę z olejowymi zanieczyszczeniami w układzie ciśnieniowego sterowania co umożliwia użycie LCA w zastosowaniach przemysłowych,
• łącznik LCA charakteryzuje się stabilnością oraz powtarzalnością nastaw dzięki stosowaniu detali wysokiej jakości,
• transparentna pokrywa wykonana z odpornego na uszkodzenia tworzywa – poliwęglanu, która pozwala kontrolować stan techniczny elementów oraz położenie styków łącznika,
• średnice króćców montażowych  G1/2 przez co nadaje się do montażu w zdecydowanej większości instalacji ciśnieniowych,
• zarówno proces produkcji jak i kontroli prowadzony jest przez wykwalifikowaną i doświadczoną kadrę w oparci m.in. o system zarządzania jakością ISO:9001. Każdy łącznik jest poddawany próbie hydraulicznej i elektrycznej - przy napięciu probierczym 2,5kV
• gwarancja 24 miesiące,
• wszystkie podzespoły i cały łącznik ciśnienieniowy LCA montowany jest w Hydro-Vacuum S.A. w większości z elementów wytwarzanych w Hydro-Vacuum S.A.; pozostałe materiały (śruby, nakrętki itp.), są pochodzenia krajowego.

Warunki pracy

• Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.
• Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Dopuszczalna temperatura otoczenia wynosi od -5oC do +40oC.
• Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC .
• Stopień ochrony IP 43 (pod warunkiem montażu łącznika pokrywą ku górze).

Dane techniczne:

znamionowe napięcie izolacji : 230 V / 400 V

Częstotliwość znamionowa :50 Hz

Znamionowe prądy łączeniowe16 A( 230v)  , 10 A (400V)

Kategoria pracy AC-3

Znamionowe napięcie probiercze izolacji 2,5 kV

Znamionowa trwałość łączeniowa 0,25 * 106 cykli

Znamionowa częstość łączeń zwykła 120 cykl/h

Moc silników sterowanych bezpośrednio  2,2 kW (230V ) ,4,0 kW(400V)

Minimalna temperatura czynnika napędowego 0oC

Maksymalna temperatura czynnika napędowego 40oC

Rodzaj czynnika napędowego

woda, powietrze, olej maszynowy, olej transformatorowy

Przekroje przewodów przyłączeniowych

min 1,5 mm2

max 4,0 mm2

Masa łącznika - z gwintem G1/2” 0,50kg
