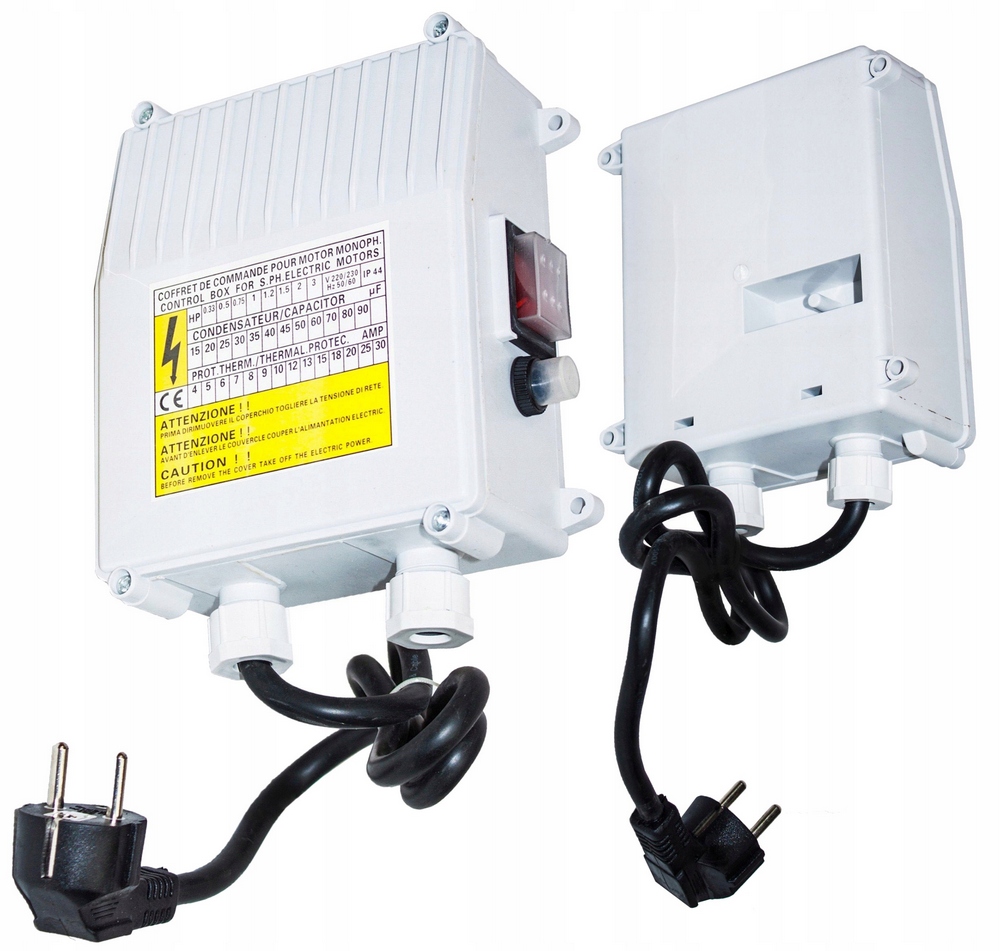

SKRZYNKA ROZRUCHOWA

2,2kW/230V 70uF, 20A

IBO

To nieodłączny element każdego silnika jednofazowego pomp głębinowych. Wyjątkiem są pompy głębinowe, w którym kondensator rozruchowy jest wbudowany w silnik. Można to rozpoznać po ilości przewodów wychodzących z silnika, których w takim układzie są 3 (pompa jednofazowa 230V). Jeśli przewody są 4 (pompa jednofazowa 230V), oznacza to, że powinien być zastosowany kondensator rozruchowy zewnętrzny, właśnie w skrzynce rozruchowej.

W skład kompletnej skrzynki rozruchowej wchodzi:

• Wbudowany kondensator rozruchowy
• zabezpieczenie przeciążeniowe
• przewód zasilający zakończony wtyczką

Skrzynka jest uniwersalna i pasuje do pomp głębinowych różnych producentów. Należy jednak zwrócić uwagę na dwa parametry: wartość A dotychczasowego wyłącznika termicznego oraz wartość nF kondensatora rozruchowego. Max. różnica w wartości kondensatora to ok +/- 5%.

Skrzynki rozruchowe są również stosowane pompach jednofazowych 230V w nieco innej postaci np. pompy zatapialne, najczęściej mają wbudowany kondensator w silnik a wyłącznik termiczny jest dołączony na kablu zasilającym w postaci małej puszeczki. W przypadku pomp powierzchniowych (ssąco-tłoczących), skrzynka ma postać puszki zamontowanej na stałe do konstrukcji pompy i silnika.

Parametry podstawowe

• Napięcie zasilania [V]: 230

Parametry elektryczne

• Pojemność kondensatora [uF]: 70
• Wyłącznik termiczny (nadprądowy) [A]: 20
• Częstotliwość [HZ]: 50

Przewód zasilający

• Przewód zasilający w komplecie
• Długość przewodu [m]: 1
• Zakończony wtyczką
