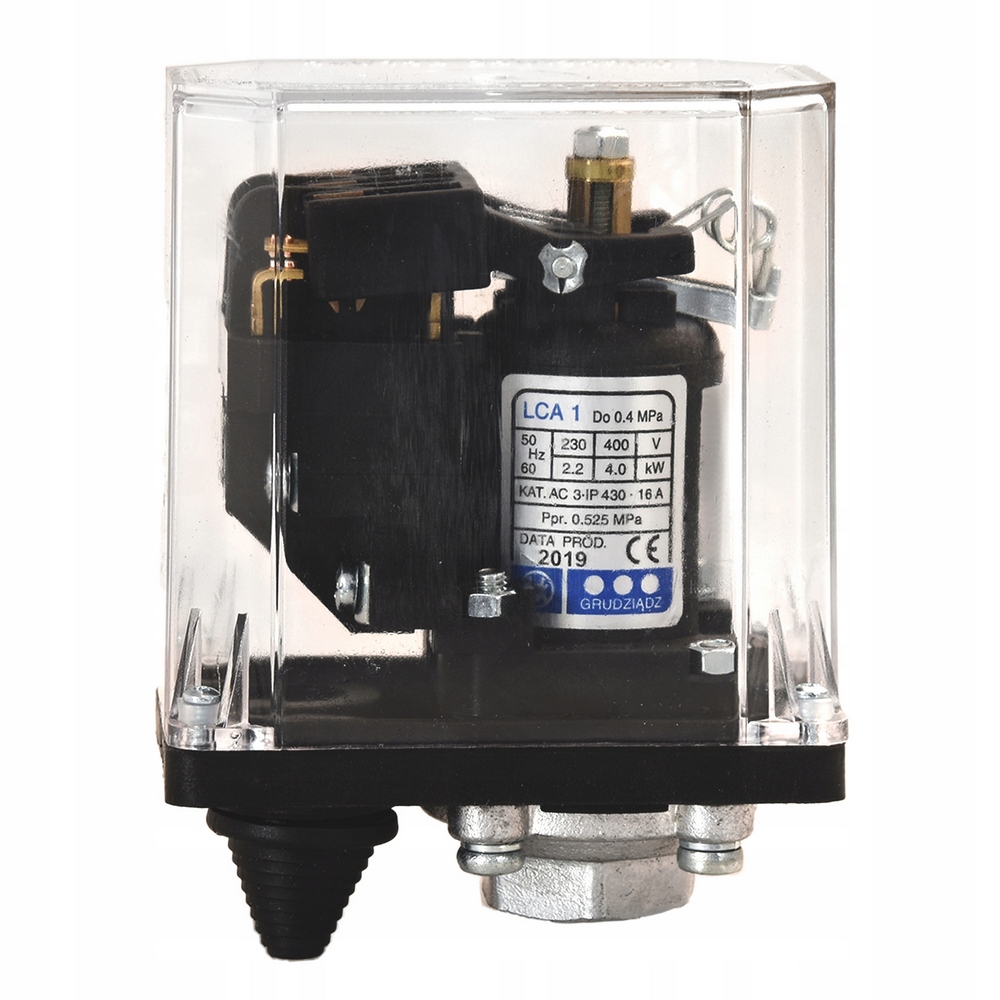

Łącznik ciśnieniowy LCA-1

1 - 4 bar (0.1-0.4 MPa)

Wyłącznik ciśnieniowy Hydro-Vacuum Grudziądz typu LCA-1 służy do automatycznego załączania i wyłączania silników elektrycznych (pomp) pracujących w układach hydroforowych i sprężonego powietrza.

Łącznik LCA-1 steruje urządzeniami ciśnieniowymi ze zbiornikiem zamkniętym, utrzymując ciśnienie czynnika w stałych granicach.

LCA to trzytorowy lub jednotorowy dwuprzerwowy rozłącznik manewrowy prądu przemiennego. Jest niskonapięciowy, mechanizowany. Stanowi odmianę stycznikową rozwierną.

LCA-1 nadaje się do montażu w większości instalacji ciśnieniowych.

Produkcja i kontrola łącznika prowadzona jest przez wykwalifikowaną i doświadczoną kadrę w oparciu m.in. o system zarządzania jakością ISO:9001.

Znamionowe parametry pracy

• Znamionowe napięcie izolacji  230 V/400 V
• Częstotliwość znamionowa  50 Hz/50 Hz
• Znamionowe prądy łączeniowe  16 A/10 A
• Moc silników sterowanych bezpośrednio  2,2 kW/4,0 kW
• Kategoria pracy  AC-3
• Znamionowe napięcie probiercze izolacji  2,5 kV
• Znamionowa trwałość łączeniowa  0,25 * 106 cykli
• Znamionowa częstość łączeń zwykła  120 cykl/h
• Temperatura czynnika napędowego  0ºC - 40 ºC
• Rodzaj czynnika napędowego  woda, powietrze, olej maszynowy, olej transformatorowy
• Przekroje przewodów przyłączeniowych  min 1,5 mm2,  max 4,0 mm2

Warunki pracy

Każdy łącznik jest poddawany próbie hydraulicznej i elektrycznej przy napięciu probierczym 2,5kV.

Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Dopuszczalna temperatura otoczenia wynosi od -5oC do +40oC. Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC . Stopień ochrony IP 43 (pod warunkiem montażu łącznika pokrywą ku górze).

Praca w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych

Wykonanie

• Podstawa, korpus, szczęka ruchoma i nieruchoma łącznika - tworzywo wzmocnione włóknem szklanym
• Zestyki - miedź
• Nakładki - srebrotlenek kadmu
• Obudowa - poliwęglan
