Zastosowanie

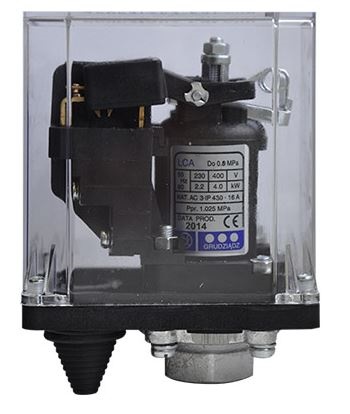

Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi ze zbiornikiem zamkniętym, utrzymują one ciśnienie czynnika w stałych określonych granicach. Wyłącznik ciśnieniowy LCA przeznaczony jest do automatycznego załączania i wyłączania silników elektrycznych (pomp) pracujących w układach hydroforowych i sprężonego powietrza, w miejscach wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych. Do układów sprężonego powietrza zalecane jest stosowanie wyłącznika LCA z króćcem aluminiowym. Produkowane są w trzech typowielkościach zależnie od zakresu ciśnienia (0,4 MPA; 0,8 MPa; 1,1 MPa). Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane. Łącznik ciśnieniowy typu LCA stanowi odmianę stycznikową rozwierną. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.

Zalety wyłącznika ciśnieniowego LCA:

• układ przetwarzania ciśnienia, przełączania oraz elementy elektryczne pozostały w nowej wersji niezmienione, gwarantując niezawodność i trwałość sprawdzoną w praktyce podczas kilkudziesięciu lat istnienia łącznika ciśnieniowego LCA na rynku,
• membrany stosowane w łączniku ciśnieniowym produkcji Hydro-Vacuum S.A. są odporne na współpracę z olejowymi zanieczyszczeniami w układzie ciśnieniowego sterowania co umożliwia użycie LCA w zastosowaniach przemysłowych,
• łącznik LCA charakteryzuje się stabilnością oraz powtarzalnością nastaw dzięki stosowaniu detali wysokiej jakości,
• transparentna pokrywa wykonana z odpornego na uszkodzenia tworzywa – poliwęglanu, która pozwala kontrolować stan techniczny elementów oraz położenie styków łącznika,
• wyposażenie go w obrotowe przyłącze hydrauliczne, które umożliwia montaż i demontaż łącznika w ciasnych przestrzeniach a także zmianę lokalizacji łącznika w instalacjach bez ich wyłączania,
• dwie średnice króćców montażowych G1/4 i G1/2 przez co nadaje się do montażu w zdecydowanej większości instalacji ciśnieniowych,
• zarówno proces produkcji jak i kontroli prowadzony jest przez wykwalifikowaną i doświadczoną kadrę w oparci m.in. o system zarządzania jakością ISO:9001. Każdy łącznik jest poddawany próbie hydraulicznej i elektrycznej - przy napięciu probierczym 2,5kV
• gwarancja 24 miesiące,
• wszystkie podzespoły i cały łącznik ciśnienieniowy LCA montowany jest w Hydro-Vacuum S.A. w większości z elementów wytwarzanych w Hydro-Vacuum S.A.; pozostałe materiały (śruby, nakrętki itp.), są pochodzenia krajowego.

Warunki pracy

• Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.
• Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Dopuszczalna temperatura otoczenia wynosi od -5oC do +40oC.
• Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC .
• Stopień ochrony IP 43 (pod warunkiem montażu łącznika pokrywą ku górze).

Ustawienie wymaganych ciśnień wyłączania i załącza nia łącznika dokonuje się poprzez regulację nakrętką Pw oraz wkrętem Pz (Rys. obok). Fabryczne nastawy podano w tabeli powyżej. W celu dokonania zmian nastaw należy podłączyć łącznik do instalacji i zdemontować jego pokrywę. Pierwszą czynnością podczas regulacji jest zadanie ciśnienia wyłączania za pomocą nakrętki regulacyjnej Pw. Przez kręcenie nakrętką w prawo podwyższamy ciśnienie wyłączania, natomiast przez kręcenie w lewo – obniżamy je. Następną czynnością jest ustawienie ciśnienia załączania wkrętem Pz. Przed rozpoczęciem tej czynności należy bezwzględnie poluźnić nakrętkę kontrującą. Przez wkręcenie wkręta Pz do oporu (kręcąc w prawo) uzyskujemy maksymalne ciśnienie załączania. Wykręcając wkręt Pz (kręcąc w lewo), uzyskujemy mniejsze ciśnienie załączania. Po zakończonej regulacji należy obowiązkowo dokręcić nakrętkę kontrującą i zamontować pokrywę łącznika.

Montaż

Łącznik ciśnieniowy należy podłączyć do rurociągów, montując go na złączce z końcówką z gwintem G1/2” lub G1/4”. Połączenie należy uszczelnić podkładką gumową. Przed wkręceniem łącznika złączkę należy dokładnie ogratować. Niedopuszczalne są ostre krawędzie złączki, gdyż mogą uszkodzić gumową podkładkę.
