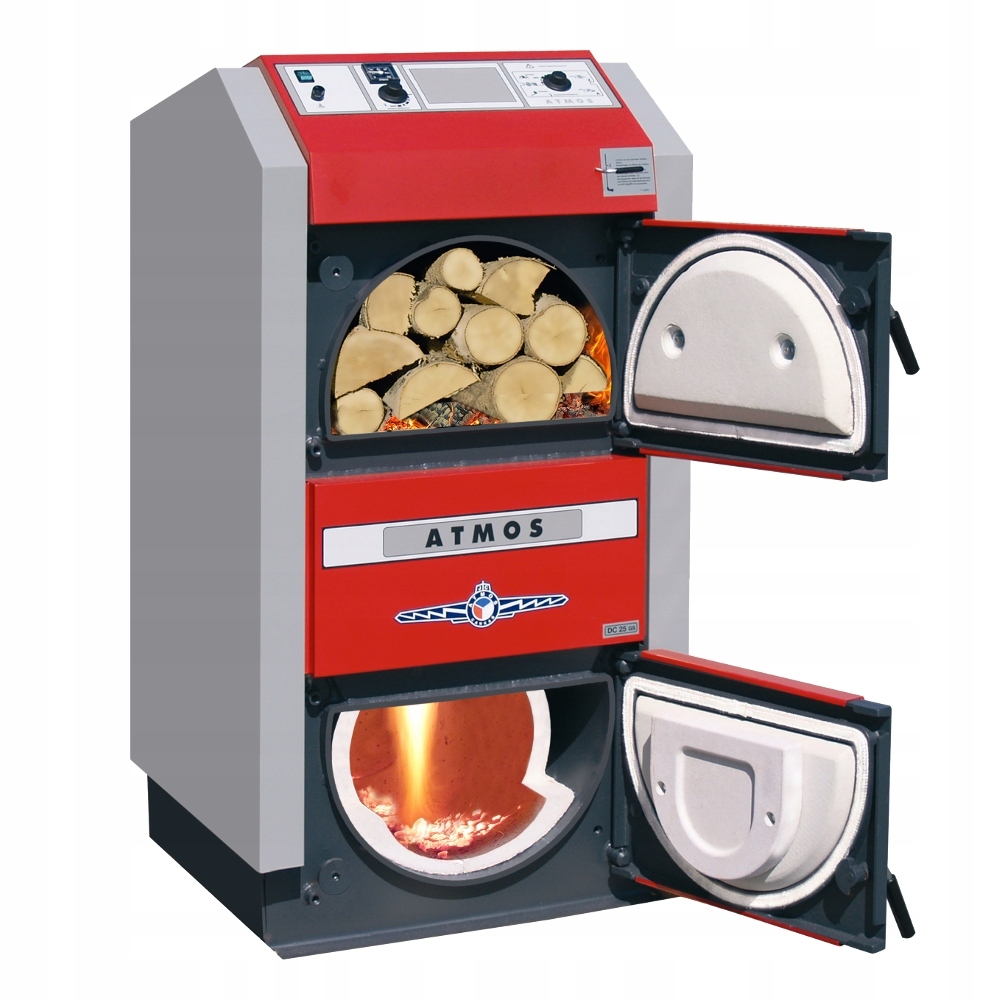

Atmosféra pečie oceľové drevo s ventilátorom DC 25 GS

Faktura - ustawa o VAT  art. 41 ust. 12

Kotły AtmosKlasa 5 Certyfikat Ecodesign - program Czyste Powietrze

umożliwiają spalanie drewna, opierając swoje działanie na zasadzie generatorowego zgazowania.

Do ich budowy wykorzystano wentylator wyciągowy, którego funkcja polega na wysysaniu spalin z kotła lub wprowadzaniu do niego powietrza.

Wykonany z blachy (3-8mm grubości) korpus jest zbudowany z komory na paliwo. Jej dolna część zawiera ceramiczną kształtkę i podłużny otwór, który umożliwia przepływ gazów i spalin.

Kształtki ceramiczne znajdują się także w komorze dopalania. Tylna część pieca jest wyposażona w kanał spalinowy, którego górna część zawiera zawór do rozpalania. Część ta jest łączy się z przewodem kominowym poprzez specjalny wylot.

KOTŁY ZGAZUJĄCE NA DREWNO

Kotły są skonstruowane w celu spalania drewna wykorzystując zasadę generatorowego zgazowania z wykorzystaniem wentylatora wyciągowego, który wysysa spaliny z kotła, lub wgania powietrze do wnętrza kotła. Korpus kotła wykonany jest z blachy o grubości 3-8 mm. Składa się z komory na paliwo, która w dolej części wyposażona jest w ceramiczną kształtkę z podłużnym otworem zapewniającym przepływ spalin i gazów. Komora dopalania jest również wyposażona w kształtki ceramiczne. W tylnej części kotła znajduje się kanał spalinowy, w górnej części wyposażony w zawór do rozpalania. Górna część kanału spalinowego podłączona jest poprzez wylot do przewodu kominowego.

• Moc cieplna: 20-25 kW
• Masa kotła: 431 kg
• Przekrój czopucha: 150 mm
• Sprawność cieplna: 81-90 %
• Ecodesign (Ekoprojekt): +
• Klasa kotła (303-5:2012): 5
• Pojemność wodna: 80 L
• Wysokość kotła: 1260 mm
• Szerokość: 670 mm
• Wysokość położenia czopucha od posadzki do jego osi: 946 mm
• Głębokość z czopuchem: 970 mm
• Maksymalna długość polan drewna: 530 mm
• Wymagany ciąg kominowy: 23 Pa
• Średnica króćca zasilania i powrotu: 6/4 G
• Wymagana temperatura powrotu: 65 °C
• Zalecana minimalna objętość zbiorników akumulacyjnych przez producenta: 500 L

Zalety kotłów gazujących na drewno ATMOS

• Możliwość spalania dużych kawałków drewna
• Duży zasobnik na opał – długi czas spalania
• Wysoka wydajność od 81 do 92 % w zależności od typu – powietrze pierwotne i wtórne jest wstępnie ogrzewane do wysokiej temperatury
• Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 5, EKODESIGN 2015/1189
• Wentylator wyciągowy – bezpyłowe usuwanie popiołu, kotłownia bez dymu ? ?
• Pętla chłodząca przed przegrzaniem – bez ryzyka uszkodzenia kotła
• Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
• Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna usuwa się raz w tygodniu)
• Kocioł gazujące na drewno - typ DCxxGS
• Kocioł bez wymiennika rurowego – łatwiejsze czyszczenie
• Małe wymiary i niska masa
• Wysoka jakość

Środowisko

Odwrócone spalanie, wstępnie nagrzane powietrze do spalania i ceramiczna komora spalania umożliwiają praktycznie doskonałe spalanie z minimum szkodliwych emisji. Dzięki temu kotły spełniają limity wymagane dla przyznania znaku Wyrób przyjazny dla środowiska według dyrektywy Ministerstwa Ochrony Środowiska RCz. Kotły należą według ČSN EN 303-5 do klasy 3, 4, 5 (Ekodesign) dlatego jest na nie udzielana dotacja z Państwowego Funduszu Ochrony Środowiska.

INSTALACJA

Kotły ATMOS muszą być podłączone przez LADDOMAT 22, albo zawór termoregulacyjny ESBE, w celu osiągnięcia minimalnej temperatury wody powrotnej do kotła na poziomie 65 C°. Temperatura robocza kotła musi być utrzymywana na stałym poziomie 80 - 90 °C. Wszystkie kotły są dostarczane z wyposażeniem podstawowym z pętlą chłodzenia uniemożliwiającą przegrzanie. Zalecamy instalację z akumulacją i Laddomatem 21.

ŚWIADECTWA I CERTYFIKATY

Wszystkie kotły ATMOS posiadają odpowiednie certyfikaty dla poszczególnych krajów: SZÚ Brno, TÜV München - Niemcy, Litwa, Ukraina, Szwecja SP, Polska, Austria, Słowacja, Węgry, ČSN EN 303 - 5.

Rozwiązania techniczne są chronione patentami.

Schemat kotła ATMOS

• 1. Korpus kotła
• 2. Drzwiczki do napełniania
• 3. Drzwiczki popielnika
• 4. Wentylator wyciągowy (S)
• 5. Żaroodporna kształtka - dysza
• 6. Panel sterowania
• 7. Termostat bezpieczeństwa
• 8. Zawór regulacyjny,
• 9. Żaroodporna kształtka - w typie S - bok paleniska
• 10. Żaroodporna kształtka - w typie GS- L+P
• 11. Uszczelnienie - dysze
• 12. Żaroodporna kształtka - półksiężyc
• 13. Zawór do rozpalania
• 14. Żaroodporna kształtka - w typie GS
• 15. Wieczko do czyszczenia
• 16. Osłona
• 17. Cięgno zaworu do rozpalania
• 18. Termometr
• 19. Osłona paleniska
• 20. Wyłącznik
• 22. Regulator mocy - Honeywell FR124
• 23. Spirala chłodząca
• 24. Termostat wentylatora
• 25. Wypełnienie drzwiczek - Sibral
• 26, Uszczelnienie drzwiczek - sznur 18x18
• 27. Termostat spalin

Rozmiary

• DC 25GS, , DC 25GS
• A, 1260 mm,
• B, 970 mm
• C, 670 mm,
• D, 946 mm
• E, 150 (152) mm,
• F, 75 mm
• G, 180 mm,
• H, 1000 mm
• CH, 255 mm,
• I, 240 mm
• J, 6/4"

SCHEMAT MONTAŻU KOTŁA Z BUFOREM
