Kocioł Piec Zgazowujący Drewno 16kW Kotły PellPal

Kocioł PellPal D o mocy 16 kW przeznaczony jest do ogrzewania pomieszczeń o powierzchni od 100 do 160 m2 a także podgrzewania wody w układach ciepłej wody użytkowej. Przeznaczony jest do spalania drewna a stosowany opał w tym urządzeniu grzewczym to drewno w postaci polan umieszczanych w komorze palniska jednorazowo przed rozpoczęciem spalania.

Kocioł PellPal D o mocy 16 kW posiada wysoką sprawność sięgającą 91,4 %. W badaniach uzyskał klasę 5 według normy EN 303-5 oraz spełnia wymagania ekoprojektu (EcoDesign). Klasa energetyczna kotła to A+. Kocioł uzyskał bardzo niską emisję pyłów PM poniżej 20 mg/m3.

Kocioł może pracować w układzie otwartym wyposażonym w otwarte naczynie wzbiorcze jak również układzie zamkniętym przy wyposażeniu układu grzewczego w niezbędne elementy

Podstawowe dane techniczne kotła PELLPAL D o mocy 16 kW

• znamionowa moc cieplna: 16 kW
• powierzchnia ogrzewanych pomieszczeń: od 100 do 160 m2
• sprawność cieplna: 91,4 %
• klasa energetyczna: A+
• ciśnienie robocze: 2 bary
• pojemność wodna kotła: 70 litrów
• maksymalna temperatura robocza: 95 OC
• ciąg kominowy: 0,24 mbar
• masa załadunku opału: 8,5 kg
• masa kotła: 315 kg
• pojemność zbiornika akumulacyjnego: 672 litry

Wymiary kotła PellPal Zgazowujący Na Drewno

• szerokość korpusu kotła (B1): 438 mm
• szerokość kotła z króćcami i wziernikami (B): 626 mm
• głębokość korpusu kotła (L1): 632 mm
• głębokość kotła z rączkami i czopuchem (L): 997 mm
• wysokość korpusu kotła (H): 1269 mm
• wysokość od podłogi do środka czopucha (H1): 1103 mm
• średnica czopucha (D): 159 mm
• króćce wodne do podłączenia miarkownika ciągu: DN 25, 3/4 cala
• króćce wodne instalacji: DN 40, G 1 1/2 cala

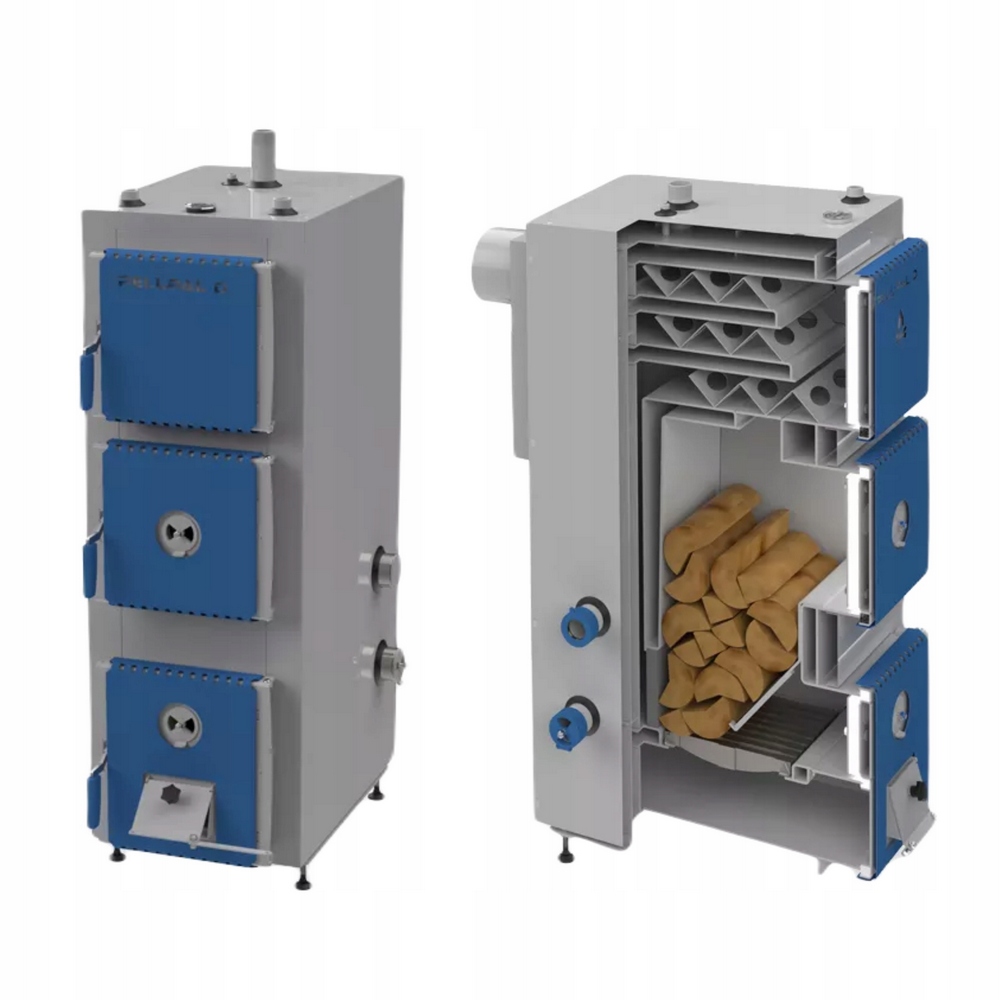

Budowa kotła na drewno 16kW

Korpus kotła i płaszcze zewnętrzne wykonane są z atestowanej blachy kotłowej P265GH o grubości 5 mm. Poszczególne elementy kotła wycinane są laserowo co zapewnia maksymalną dokładność i 100 % powtarzalność poszczególnych elementów, z których składa się dane urządzenie grzewcze.

Konstrukcja oparta jest o wymiennik z poziomymi kanałami konwekcyjnymi umieszczonymi w górnej części komory paleniska. W dolnej części kotła znajduje się palenisko wyposażone w ruszt żeliwny składający się z ułożonych obok siebie belek żeliwnych.

Kocioł wyposażony został w szczelnie zamykane drzwiczki umożliwiające obsługę kotła, załadunek opału, czyszczenie kanałów konwekcyjnych i komory spalania. W dolnych drzwiczkach zaprojektowana została klapka, której pozycja regulowana jest poprzez miarkownik ciągu powietrza Regulus. Wylot komina (czopuch) umieszczony jest z tyłu kotła. Króćce służące do podłączenia kotła do instalacji grzewczej znajdują się na górze kotła oraz w jego tylnej części. Na górze kotła znadują się również króćce służące do montażu miarkownika ciągu sterującego pracą klapki dopływu powietrza.

Paliwo podstawowe - polana drzew liściastych:

• Wilgotność max. 12 - 20 %;
• Wartość opałowa min.17,7 MJ/kg;
• Średnica kłód Ø 30 do 120;
• Długość kłód 240-260 mm (16,20 kW

Budowa i wymiary kotła PELLPAL D

1. Korpus kotła
2. Drzwiczki paleniskowo-popielnikowe
3. Drzwiczki zasypowe
4. Drzwiczki wyczystki
5. Termometr
6. Izolacja termiczna
7. Czopuch
8. Doływ powietrza wtórnego boczy
9. Klapka regulacyjna dopływ powietrza pierwotnego
10. Wziernik-przepustnica
11. Wizjer płomienia
12. Króciec zasilani
13. Króciec powrotu
14. Króciec spustowy
15. Króciec miarkownika ciągu
16. Miejsce ewentualnego montażu wentylatora wyciągowego
17. Dopływ powietrza wtórnego - tylny
