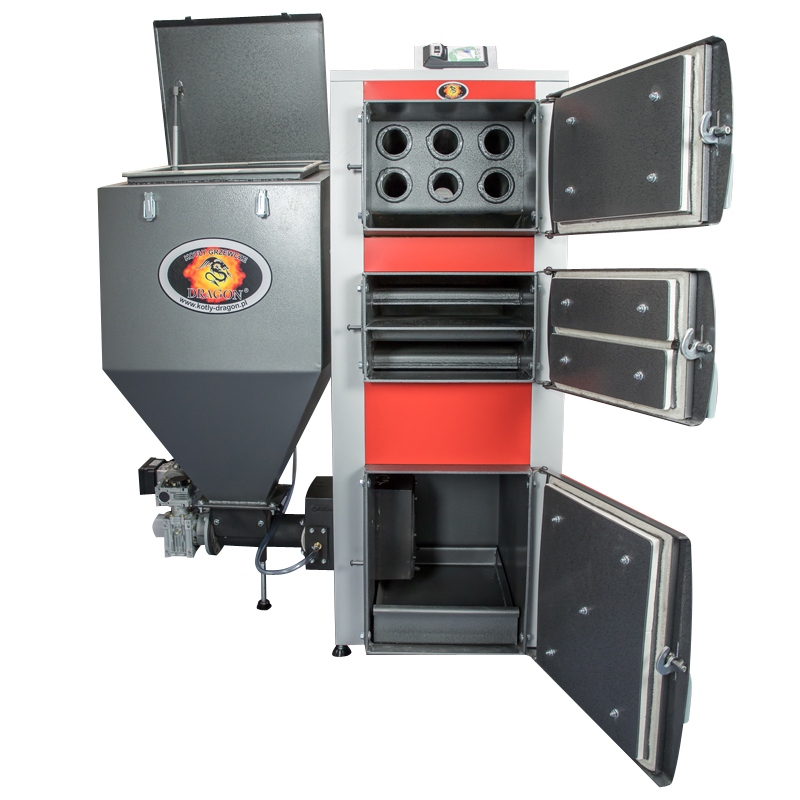

DRAGON V - kocioł 5. klasy z podajnikiem o mocy 30kW

Kocioł spełnia normy 5 KLASY oraz ECODESIGN

Kotły DRAGON V z podajnikiem ślimakowym charakteryzują się wysoką efektywnością energetyczną i czystością spalania eko-groszku.

Pojemność zbiornika opału wystarcza nawet na 4-10 dni pracy kotła w zależności od zapotrzebowania na ciepło, temperatury zewnętrznej, wielkości budynku, jego ocieplenia oraz kaloryczności opału.

Obsługa kotła DRAGON V ogranicza się do okresowego usunięcia popiołu oraz załadunku opału do zasobnika. Automatyka umożliwia zmianę mocy w sposób modulacyjny co umożliwia oprócz ogrzewania budynku zimą również podgrzewanie zbiornika C.W.U. latem.

Kotły retortowe DRAGON V mogą być instalowane wyłącznie w instalacjach systemu otwartego!

Dane techniczne:

• Moc nominalna: 30 kW
• Pojemność wodna: 120 l
• Powierzchnia grzewcza kotła: 4 m²
• Orientacyjna  powierzchnia ogrzewana*: 250 - 320 m²
• Średnica zasilania i powrotu: 50 DN
• Pojemność zbiornika opału: 190 kg
• Sprawność cieplna: 86 %
• Min. temp. powrotu: 55 °C
• Maks .ciśnienie robocze: 1,5 bar
• Maksymalna temperatura wody: 90 °C
• Napięcie zasilania: 230V 50Hz
• Wymagany ciąg spalin: 12 - 21 Pa
• Wysokość komina min.: 8 m
• Średnica komina min.: Ø180 mm
• Wymiary czopucha: Ø180 mm
• Masa kotła: 564 kg
• Paliwo: groszek energetyczny, typ 31 lub 31,1, uziarnienie 5-25mm, udział podziarna < 15%, RJ < 10, temp. Miękkn. Popiołu > 1150°C, wilgotność < 15%, zawartość popiołu < 10%, wartość opałowa 26 Mj/kg, siarka < 0,6%

* orientacyjna powierzchnia pomieszczeń ogrzewanych średnio i dobrze izolowanych dla h=250cm

Stosowany rodzaj opału:

• ekogroszek

W standardzie kocioł z podajnikiem wyposażony jest w:

• palnik sv200 spalający eko-groszek
• inteligentny sterownik ARGOS PID, który automatycznie dobiera parametry kotła, obsługuje pompy c.o., c.w.u., podajnik opału, wentylator, posiada strefy czasowe oraz współpracuje z termostatem pokojowym.

Przekrój kotła:

Usytuowanie drzwiczek/podajnika:

• Istnieje możliwość dokonania wyboru strony umiejscowienia podajnika opału: podajnik z prawej lub z lewej strony oraz czopucha (CZOPUCHY SA OKRĄGŁE)

Wymiary kotła:

• A Głębokość: 685mm
• B1 Szerokość zestawu: 1230mm
• B Szerokość kotła: 570mm
• C Wysokość bez nóżek: 1430mm
• D Długość czopucha: 240mm
• E Wysokość do osi rury powrotu: 90mm
• F Wysokość do spodu czopucha: 1150mm
• G Głębokość kotła z otwartymi drzwiami: 1200mm
• Długość drzwi po otwarciu: 530mm
• Wysokość kosza przy otwartej klapie: 1680mm

Sterowniki:

1. REGULATOR ARGOS PID (sterownik standardowy):

Regulator temperatury ARGOS jest mikroprocesorowym regulatorem sterującym pracą kotła centralnego ogrzewania, wyposażonego w podajnik na paliwa stałe, na przykład: ślimakowy. Proces sterowania realizowany jest poprzez kontrolę temperatury czynnika będącego nośnikiem ciepła (np. wody). Dodatkowo regulator steruje pracą pompy Ciepłej Wody Użytkowej.

ARGOS może bezpośrednio współpracować z termostatem pokojowym działającym na zasadzie styku zwarty/rozwarty.

W okresie letnim możliwe jest włączenie trybu "tylko CWU", czyli tylko ciepła woda użytkowa bez ogrzewania pomieszczeń.

Algorytm PID – posiada funkcję elastycznego spalania, która ogranicza do minimum konieczność kontaktu użytkownika z urządzeniem. Sterownik z algorytmem PID załącza kocioł na taką moc, jaka jest aktualnie potrzebna do utrzymania zadanej temperatury. Kocioł grzeje przez cały czas, nie ma przestojów, nie ma również gwałtownych zmian temperatury w kominie oraz w komorze spalania. Temperatura wody wyjściowej jest stabilna. Regulacja mocy kotła odbywa się Z krokiem 1%, czyli minimalna moc kotła to 3% (jest to stan podtrzymania ognia) aż do maksymalnej mocy, czyli 100%.

Sterownik automatycznie dobiera pauzę dawki paliwa oraz ilość powietrza, użytkownik nastawia tylko temperaturę kotła!

Zalety i korzyści z zastosowania sterownika ARGOS:

• oszczędność paliwa
• możliwość podłączenia zewnętrznego termostatu
• ekologia (niski poziom pyłów i gazów szkodliwych dla środowiska, niska temperatura spalin)
• dłuższa żywotność wymiennika
• brak efektu kondensacji wody w komorach wymiennika
• funkcja zapobiegająca zamarzaniu instalacji poniżej 5° C

Regulator ARGOS jest wyposażony standardowo w:

• czujnik temperatury CO
• czujnik temperatury CWU
• czujnik temperatury podajnika
• przewód zasialający

2. REGULATOR IRYD PID RTZ (dostępny na innej naszej aukcji, dopłata 350 zł):

IRYD RTZ jest regulatorem przeznaczonym do kontroli pracy kotła CO z podajnikiem ślimakowym lub tłokowym (z czujnikiem położenia podajnika). Regulator steruje rozbudowaną instalacją grzewczą. Specjalnie zaprojektowane menu umożliwia stopniowe uaktywnianie kolejnych funkcji oraz możliwości regulatora.

IRYD RTZ steruje:

• dmuchawą
• podajnikiem
• pompą obiegową CO,
• pompą ładującą zasobnik CWU
• drugim obiegiem grzewczym - pompą mieszacza lub pompą instalacji podłogowej
• siłownikiem zaworu mieszającego
• pompą cyrkulacyjną, która może być używana w obiegu cyrkulacji CWU lub cyrkulacji CO

IRYD RTZ :

• duży czytelny wyświetlacz graficzny
• możliwość podłączenie dwóch niezależnych sterowań dwoma obiegami z pomieszczenia za pomocą PILOT R lub termostatu pokojowego
• tryby pracy pomp: lato, zima, priorytet CWU, brak CWU
• sterowanie czasowe obiegów CO, CWU, drugiego obiegu np. mieszacza, pompy cyrkulacyjnej
• pogodowe sterowanie obiegiem CO i drugim obiegiem grzewczym np. mieszaczem
• 5 zestawów parametrów pomiędzy, którymi można przełączać się podczas użytkowania regulatora

Temperatura kotła może być sterowana czasowo, pogodowo, skorygowana przez czujnik temperatury pomieszczenia.

Temperatura obiegu mieszacza może być sterowana czasowo, pogodowo, skorygowana przez czujnik temperatury pomieszczenia.

Temperatura zasobnika CWU może być sterowana czasowo.

Praca pompy cyrkulacyjnej może być sterowana czasowo.

3. REGULATOR PILOT G (dostępny na innej naszej aukcji, dopłata 160 zł):

PILOT G zwiększa komfort obsługi regulatorów firmy PPHU „ProND” wyposażonych w gniazdo RJ12. Umożliwia transmisję w standardzie do 50 metrów (przy zastosowaniu zewnętrznego zasilacza transmisja do 200metrów). Współpracuje tylko z regulatorami firmy PPHU „ProND” z gniazdem RJ12.

PILOT G w zależności od tego do jakiego regulatora został podłączony wyświetla:

• temperaturę kotła lub obiegu grzewczego (wyświetla temperaturę kotła/ temperaturę obiegu grzewczego, do którego jest podłączony np. obieg mieszacza, instalacji do podłogówki)
• temperaturę pomieszczenia,
• stan dmuchawy, pompy obiegowej w danym obiegu, pompy ładującej zasobnik C.W.U., podajnika.

PILOT G alarmuje sygnałem dźwiękowym w momentach krytycznych:

• kocioł wygasa (stan wstrzymania); temperatura kotła jest za wysoka.
• temperatura kotła przekracza 100 °C; temperatura kotła jest niższa niż 0 °C.

PILOT G posiada dwa tryby pracy:

• sterowanie temperaturą kotła albo obiegu grzewczego w zależności pod jakie wyjście i pod jaki regulator został podłączony,
• sterowanie temperaturą pomieszczenia w którym PILOT G został zainstalowany.

PILOT G podłączony do regulatora kotła C.O. sterującego praca pomp i/lub dmuchawy, umożliwia podgląd i zmianę temperatury kotła lub mierzy i stabilizuje temperaturę w miejscu zainstalowania, wyświetla stany dmuchawy, pompy obiegu i pompy ładującej zasobnik C.W.U. (jeśli regulator wyposażony jest w wyjście do podłączenia pompy ładującej zasobnik C.W.U.).

4. Sterownik TECHNIX ARGOS PID PLUS (opcja +400zł dopłata)

ARGOS PID + jest mikroprocesorowym sterownikiem przeznaczonym do kotłów węglowych z automatycznym podajnikiem paliwa. Sterownik obsługuje podajnik, dmuchawę, pompę obiegową C.O., pompę ciepłej wody użytkowej (CWU), pompę cyrkulacyjną lub dodatkowy obieg grzewczy, zwór mieszający.

Urządzenie zotało zaprojektowane z myślą o maksymalnej funkcjonalności, elastyczności i prostocie obsługi, zachowując kategorię cenową mniej skomplikowanych i wydajnych urządzeń. Pomijając fakt iż urządzenie jest fabrycznie skonfigurowane do prawidłowego prowadzenia procesu spalania, od użytkownika nie jest wymagana profesjonalna wiedza w zakresie samodzielnej zmiany parametrów. Zaprogramowane algorytmy będę starały się prowadzić proces spalania z możliwie jak najlepszą skutecznością i bez zbędnych skoków temperatury.

Podajnik SV 200

Podajnik jest integralną częścią kotła centralnego ogrzewania z automatycznym dozowaniem paliwa typu eko groszek. Paliwo za pomocą ślimaka podawane jest z zasobnika (kosza) do palnika. Spalanie następuje w specjalistycznym opatentowanym palenisku piątej generacji. Do napędu ślimaka służy motoreduktor składający się z silnika oraz reduktora.

Podajnik SV200 TECHNIX:

• system równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania
• system przepustnic powietrznych oraz wymuszonego obiegu powietrza dookoła paleniska zapewniające podgrzewanie powietrza
• zamknięta komora spalania z powietrzem pierwotnym oraz wtórnym
• najnowsze rozwiązanie ślimaka zapobiegające kruszeniu opału oraz mniejsze obciążenie siły przesuwu
• rodzaj paliw ekogroszek
• bardzo wysoka wydajność
• piąta klasa energetyczna
• markowy motoreduktor z biegiem wstecznym

Kocioł z certyfikatem 5. klasy (PE-EN 303-5:2012) oraz ECODESIGN (ekoprojekt)
