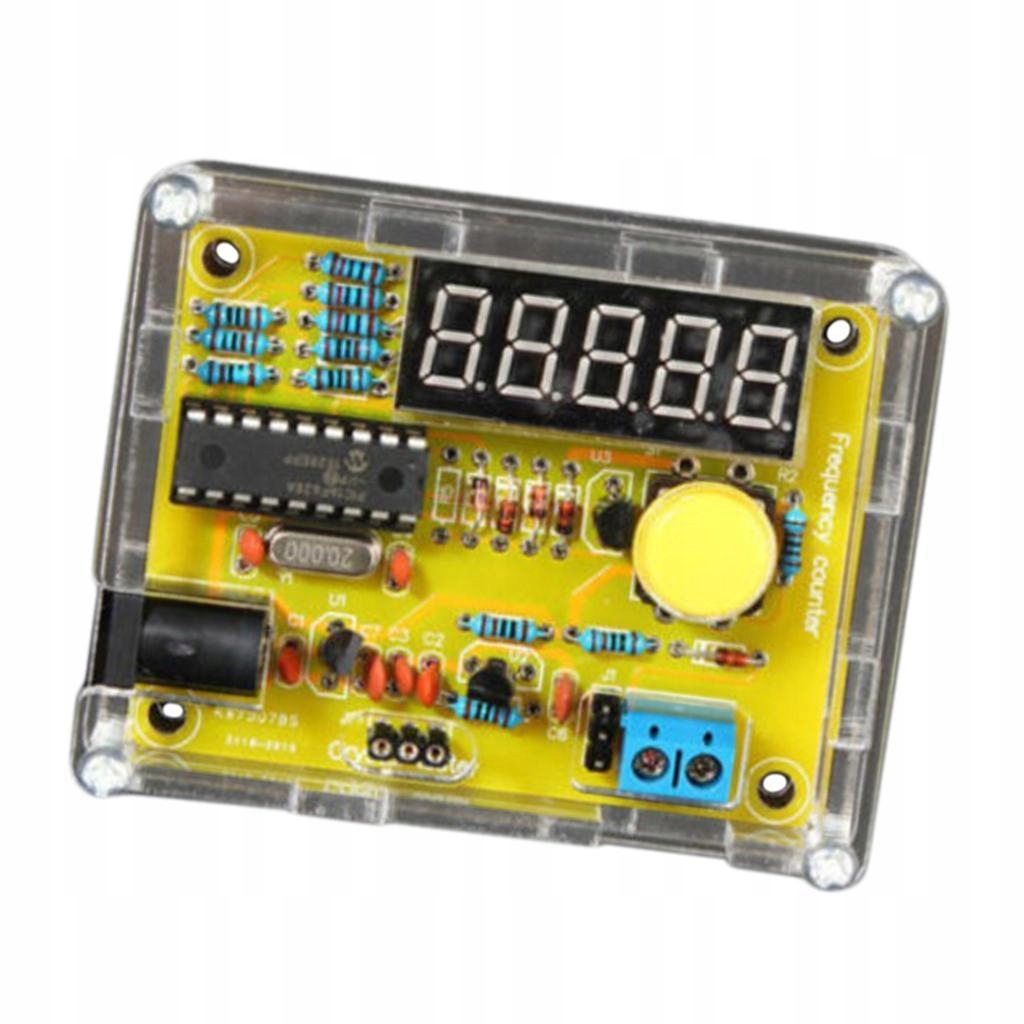

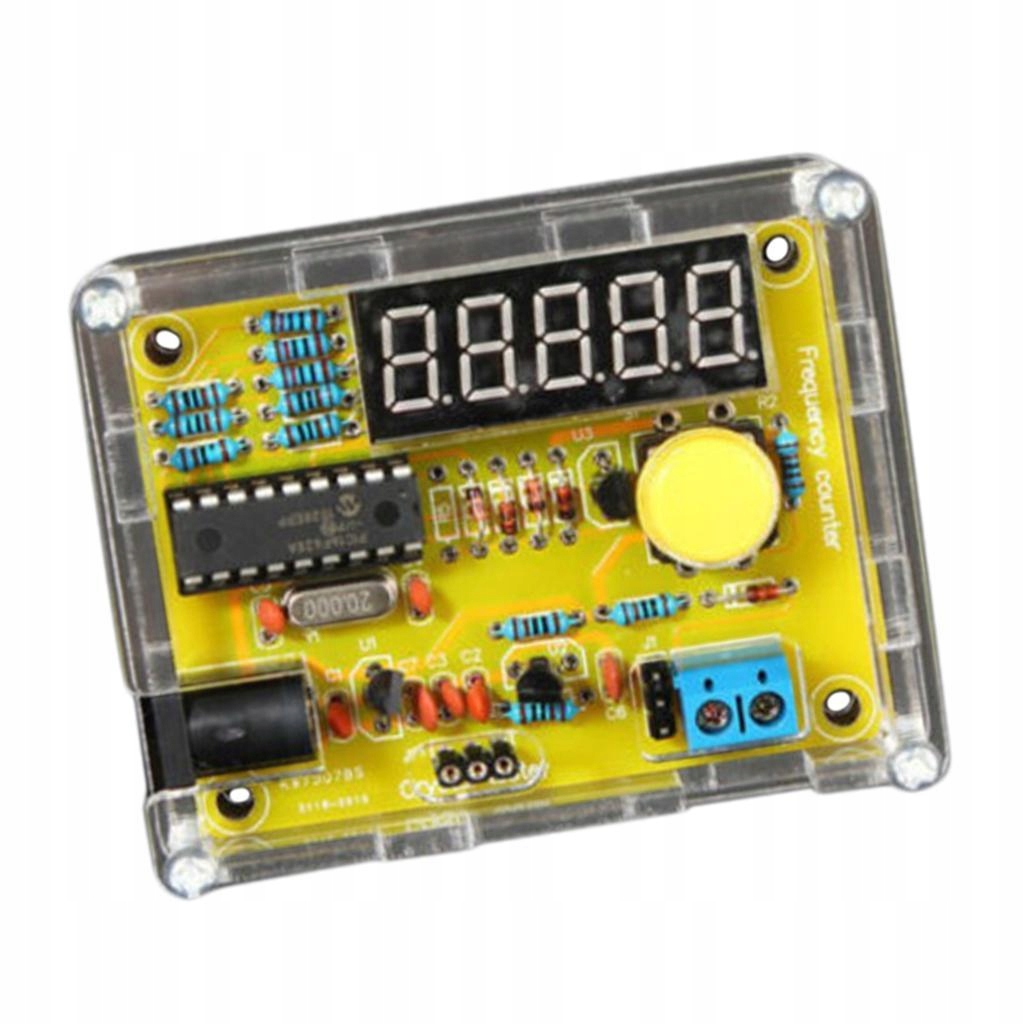

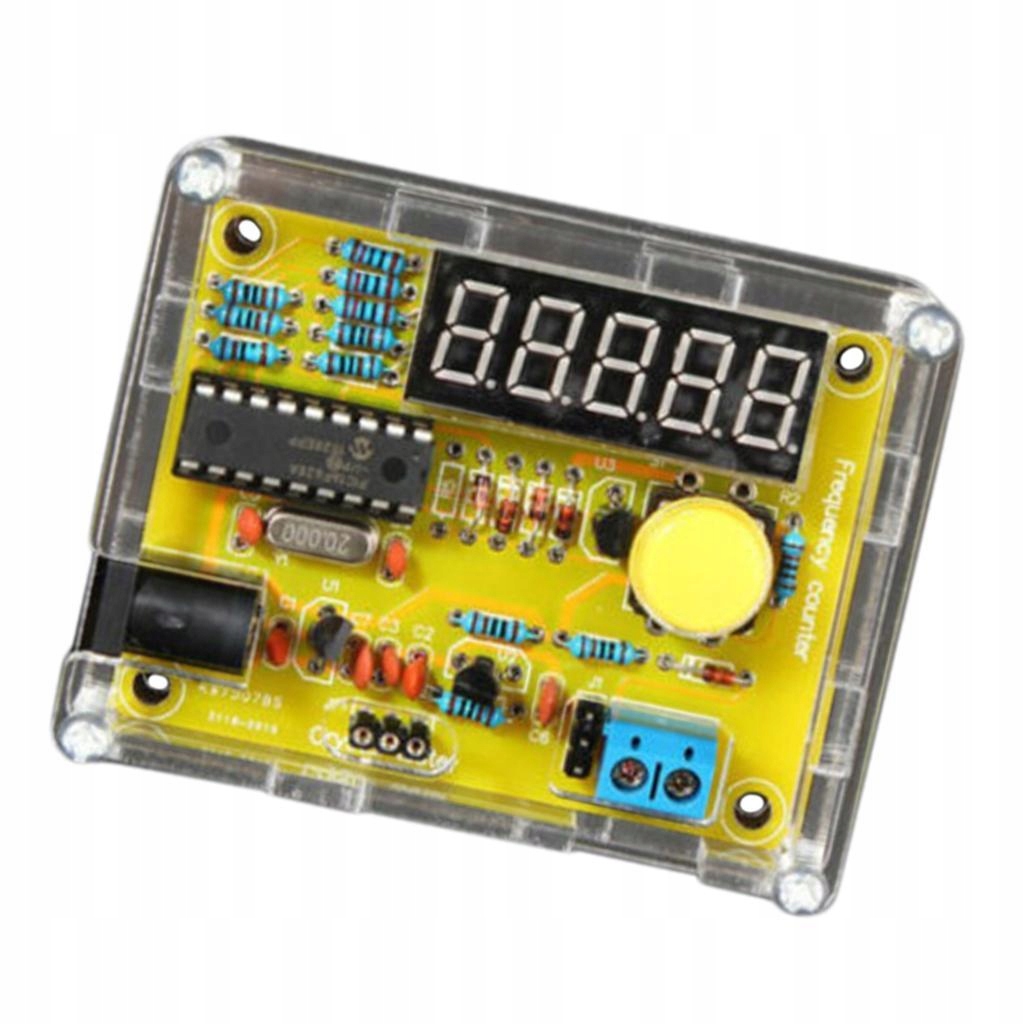

Digitálny tester kremenného oscilátora 1 Hz 50 MHz

Zestawy DIY 1Hz-50MHz Tester oscylatora kwarcowego Licznik częstotliwości

Opis:

Niniejszy dokument opisuje budowę małego częstościomierza z tanim PIC i siedmiosegmentowymi cyframi LED.

Częstotliwość Hz ... 50 MHz

Rozdzielczość pięciu cyfr (wyświetl np. xx , xx MHz,

lub xx. MHz)

Amplituda sygnału pomiarowego może wynosić do 30 V

Pasywne kryształy mogą mierzyć 4-40 m

Automatyczne przełączanie zakresów z różnymi czasami bramkowania

Opcjonalne dodawanie lub odejmowanie przesunięcia częstotliwości ()

Bardzo mała liczba komponentów: PIC 16F628, 5 7-segmentowych wyświetlaczy LED, kryształ 20 MHz i rezystory

Opcjonalne (konfigurowalne) oszczędzanie energii, które włącza się automatycznie

Jeśli częstotliwość nie zmieni się znacząco w ciągu 15 sekund, wyświetlacz wyłączy się

Można użyć USB 5 V lub -12 V

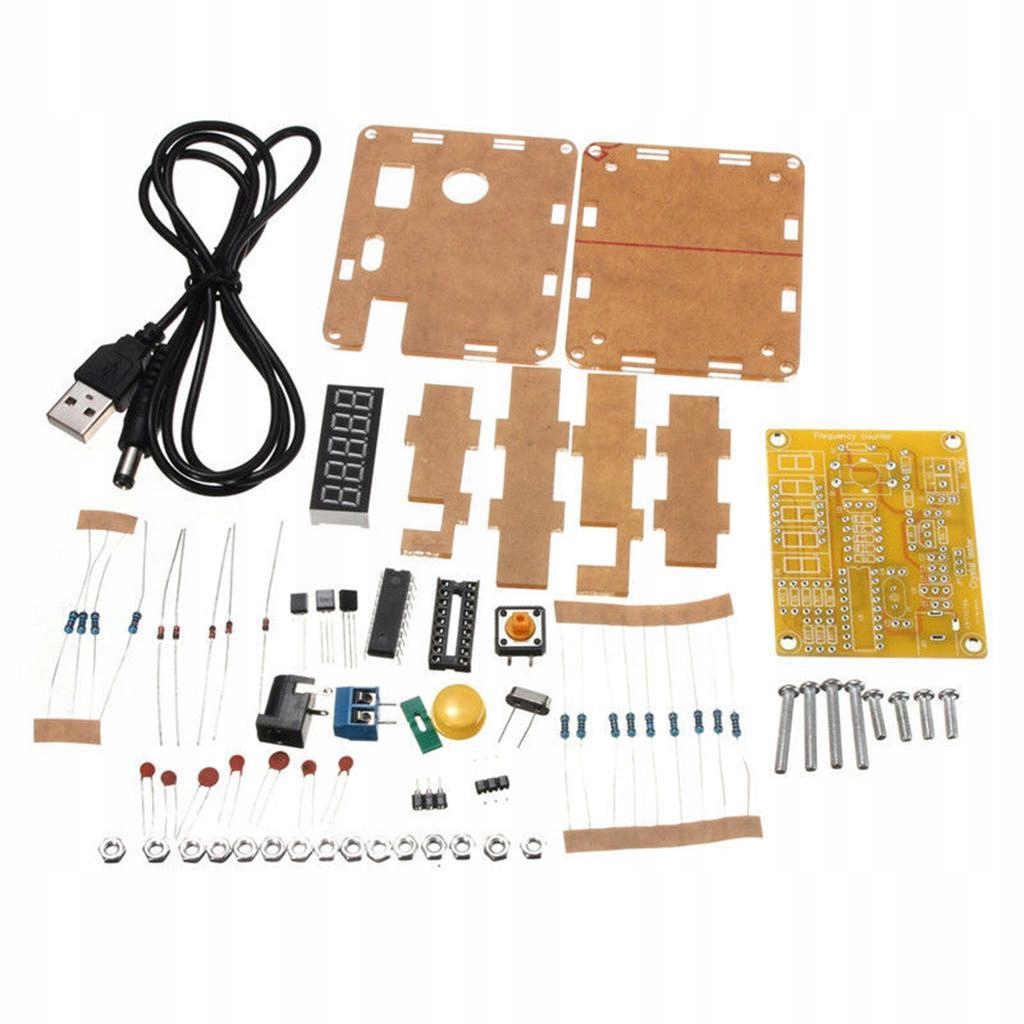

Paczka zawiera:

1x majsterkowanie

1 x kabel USB
