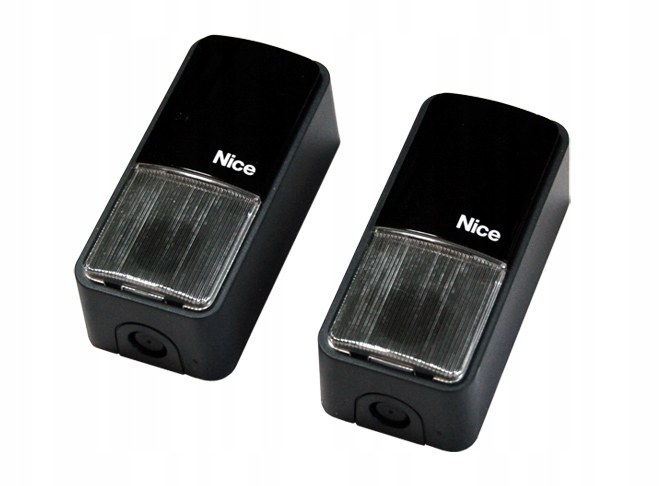

Fotokomórki Nice PH200 do zestawów Nice Home

Para fotokomórek PH200 jest czytnikiem obecności dla automatyki bram i drzwi garażowych (typ D według normy EN 12453); umożliwia odczyt przeszkód znajdujących się na osi optycznej między nadajnikiem (TX) i odbiornikiem (RX).

Może ona być używana wyłącznie w połączeniu z centralami sterującymi linii Nice Home wyposażonymi w połączenia typu ECSbus.

Fotokomórki można zainstalować na ścianie lub we wnętrzu motoreduktora FILO 400C/600C.

Dane techniczne:

• Typologia urządzenia: wykrywacz obecności do instalacji automatyzujących bramy (typ D zgodnie z normą EN 12453)
• Zastosowana technologia: bezpośrednia interpolacja optyczna między TX a RX, z modulowanym promieniem podczerwonym
• Zasilanie/wyjście: urządzenie może być połączone wyłącznie do centrali sterującej (lub interfejsu sterującego) z technologią ECSbus. Pobiera z nich zasilanie elektrycznie wysyła do nich sygnały wyjściowe.
• Maksymalny pobór prądu: 1 jednostka ECSbus
• Kąt promienia wyemitowanego przez TX: 20° (± 25%)
• Kąt strefy wykrywania elementu RX: 8° (± 25%)
• Zasięg: zasięg użyteczny 15 m; zasięg maksymalny 30 m. Zasięg może zmniejszyć się o 50% z powodu działania czynników atmosferycznych (mgły, deszczu, zapylenia, itp.).
• Zdolność wykrywania: przedmioty matowe o wymiarach przekraczających 50 mm, znajdujące się na osi optycznej między TX a RX (prędkość maksymalna równa 1,6 m/s)
• Liczba fotokomórek możliwych do podłączenia: do 7 par fotokomórek z funkcją ochrony i 2 z funkcją sterowania otwieraniem (automatyczna synchronizacja zapobiega interferencji pomiędzy różnymi czujnikami)
• Maksymalna długość przewodu: wszystkie elementy należy połączyć równolegle. Suma długości wszystkich przewodów zastosowanych do wzajemnego połączenia różnych elementów włącznie z przewodem dochodzącym do centrali nie może przekraczać 50 m
• Stopień ochrony: IP44
• Temperatura eksploatacji: -20°C ... +50°C
• Montaż: elementy zamocowane naprzeciw siebie, na dwóch pionowych i równoległych ścianach lub na przeznaczonym do tego słupku wspornikowym
• System regulacji wyrównania TX i RX względem siebie: nie
• Wymiary / masa: 105x50x40 h mm / 70 g
