Kocioł c.o. na drewno/ zgazowujący drewno:

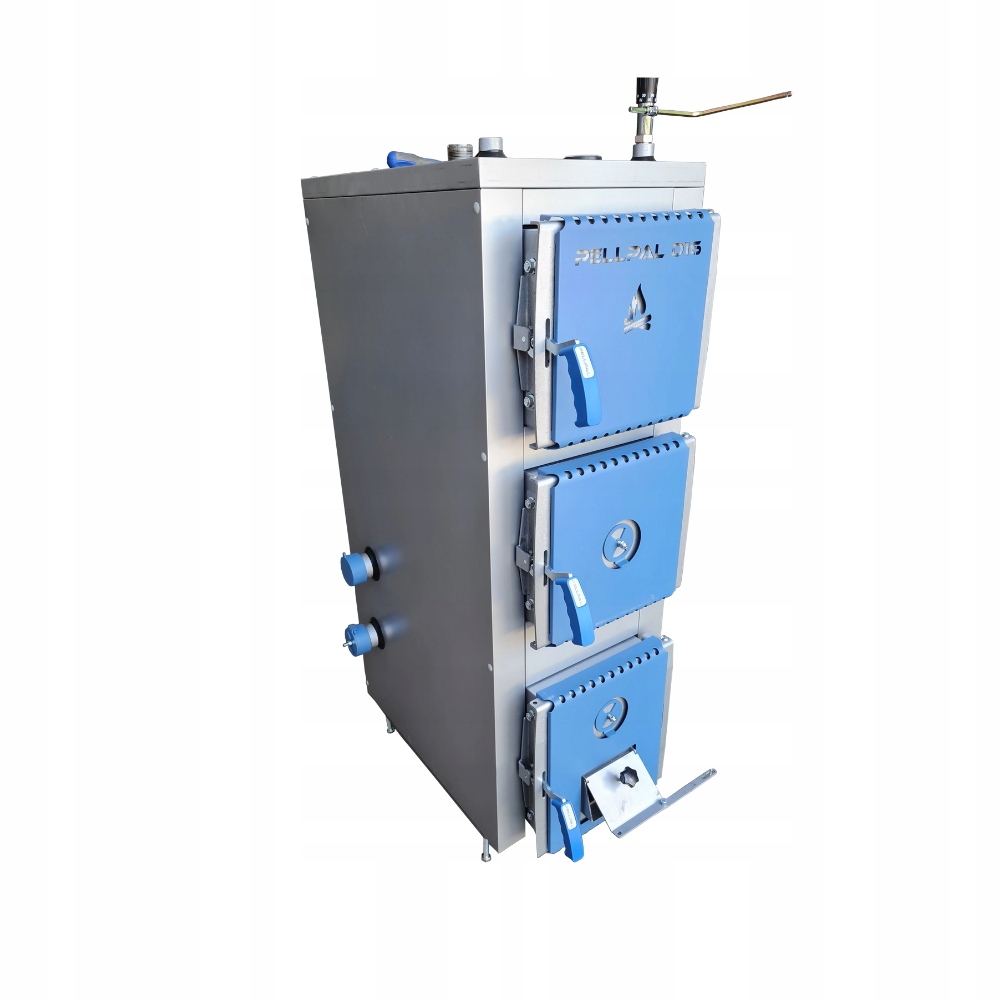

Ekologiczny kocioł na drewno PELLPAL D 16kW. Piec c.o. zgazowujący drewno, do ogrzewania powierzchni 100m² do 160m². Zasypowy kocioł dolnego spalania, wyposażony w miarkownik ciągu Regulus. PELLPAL D 16kW wymaga podłączenia zbiornika akumulacyjnego (buforowego), o minimalnej pojemności 672l. Może pracować w układzie otwartym i zamkniętym (przy odpowiednim wyposażeniu). Kocioł spełnia wymagania 5 klasy norm emisji spalin PN-EN 303-5:2012 i EcoDesign (2020-2009/125/WE). Urządzenie uzyskało wysoką sprawność cieplną oraz najwyższą możliwą klasę energetyczną A+. Piec kwalifikuje się do programu dofinansowania Czyste Powietrze.

Charakterystyka kotła:

PELLPAL D to nowoczesna marka zasypowych kotłów c.o. dolnego spalania, oparta o bardzo bogate doświadczenie w branży kotlarskiej. Piec zgazowujący drewno w postaci polan drzew liściastych. Nieskomplikowana, solidna konstrukcja, wyprodukowana z wysokiej jakości produktów zapewnia łatwą obsługę, konserwację i czyszczenie kotła, a także długą żywotność urządzenia. Zgodnie z wymaganiami EcoDesign, PELLPAL D 16kW może być eksploatowany z wodnym zbiornikiem akumulacyjnym (buforem).

Budowa kotła:

Korpus wykonany w kształcie skrzyni, wykonanej z atestowanej blachy kotłowej (5mm). Wszystkie elementy zostały wycięte technologią laserową, co przekłada się na idealnie dopasowanie. Składa się z części paleniskowej i konwekcyjnej. W części paleniskowej znajduje się żeliwny ruszt. Z tylu kotła znajduje się czopuch, służący do wylotu spalin z pieca. W dolnych drzwiczkach znajduje się specjalna klapka, służąca do regulacji procesu spalania. Kocioł posiada króćce - wody zasilającej, pomiarowe, wody powrotnej, spustowy. Korpus i drzwiczki są izolowane termicznie, z wykorzystaniem wełny mineralnej.

Elementy kotła:

• Palenisko: komora służąca do umieszczania drewna. Zbudowana z żeliwnego rusztu i kanału wodnego. W tylnej części znajduje się kanał spalin. Powietrze wtórne doprowadzane jest za pośrednictwem specjalnej dyszy. U dołu paleniska znajduje się przegroda, odpowiedzialna za prawidłowe zsuwanie i ułożenie opału. Pod rusztem znajduje się popielnik.
• Popielnik: znajduje się pod rusztem, służy do gromadzenia się popiołu.
• Ruszt: żeliwny element kotła, znajdujący się pomiędzy paleniskiem, a popielnikiem. Konstrukcja kotła umożliwia jego wyjęcie.
• Kanał dopalania spalin: komora w strefie przepływu spalin. Powietrze wtórne doprowadzone jest dzięki specjalnie skonstruowanej ceramicznej dyszy. Konstrukcja pieca zapewnia zgazowywanie drewna i prawidłowe dopalanie się spalin.
• Właz paleniskowo-popielnikowy: służy do obsługi kotła. Znajduje się w strefie popielnika.
• Właz załadunkowy: umożliwia załadunek opału i obsługę pieca. Daje możliwość czyszczenia wnętrza paleniska.
• Górny właz wyczystki: znajduje się w strefie wymiennika ciepła. Umożliwia usuwanie zanieczyszczeń znajdujących się w kanałach poziomych, a także dostęp do turbolizatorów spalin.
• Drzwiczki i pokrywy: wszystkie pokrywy oraz drzwiczki są izolowane termicznie. W drzwiczkach paleniskowo-popielnikowych znajduje się klapka regulacyjna oraz wziernik z obrotową przepustnicą (do obserwacji płomienia oraz regulacji dopływu powietrza). Wziernik umieszczony jest także w drzwiczkach zasypowych.
• Czopuch: element łączący kanał spalinowy z kominem. Znajduje się z tyłu kotła i ma okrągły kształt.
• Króćce: króciec wody zasilającej, powrotu, spustowe, pomiarowe. Kocioł posiada również tulejki pomiarowe termostatu miarkownika i termometru.
• Izolacja termiczna: Korpus i drzwiczki kotła są izolowane cieplnie przy użyciu wełny mineralnej, znajdującej się w blaszanych kasetach. Takie rozwiązanie zapewnia utrzymanie odpowiedniej temperatury kotła.
• Miarkownik ciągu Regulus: urządzenie odpowiedzialne za regulację ilością dostarczanego do komory spalania powietrza. Proces ten odbywa się przy wykorzystaniu szczeliny w drzwiczkach paleniskowo-popielnikowych. Miarkownik zbudowany jest z termostatu, pokrętła i ramienia z łańcuchem. Pokrętło wyposażone jest w skalę, umożliwiającą ustawienie odpowiedniej temperatury kotła.

Parametry techniczne:

• moc cieplna: 16kW,
• maksymalna powierzchnia ogrzewanych pomieszczeń: od 100 do 160m²
• sprawność cieplna kotła: 91,4%
• paliwo: drewno, polana drzew liściastych
• zużycie paliwa: max 4,7 kg/h
• pojemność wodna kotła wynosi: 70l
• masa załadunku: 8,5kg
• masa kotła: ok. 315kg
• maksymalna temperatura robocza: 95°C
• znamionowa ilość spalin: 11g/s
• znamionowa temperatura spalin: 125°C
• minimalna temperatura powrotu: 55°C
• minimalna temperatura wody kotłowej: 10°C
• stałopalność: 2,05h
• ciśnienie robocze: 2 bary
• ciśnienie próbne: 4 bary
• ciąg kominowy: 0,24 mbar
• króćce wodne instalacji centralnego ogrzewania: DN 40, G1½
• króćce wodne do podłączenia miarkownika ciągu: DN 25, ¾
• średnica czopucha: Ø 159mm
• zalecana pojemność zbiornika akumulacyjnego (bufora): 672l

Wymiary:

• wysokość: 1286mm,
• szerokość: 497mm,
• długość: 930mm.
