PIEC C.O. 5 KLASY i ECODESIGN

MGSPAW

model "Tauron KL5"  9kw INTERNET+ ARGOS PID+

Nowoczesna budowa i

sprawdzone rozwiązania

techniczne

Zgodny z normą piątą PN-EN 303-5:2012 i jeszcze nowszą już na rok 2020- 2009/125/WE tzw. ECODESIGN.

Kocioł nasz kwalifikuje się na dotacje dotyczące zakupów i dofinansowań ekologicznych kotłów centralnego ogrzewania.Zapytaj w swoim Urzędzie Miasta lub Urzędzie Gminy o program ograniczania emisji spalin i jego zasady.

Cechą szczególną naszego pieca która nas wyróżnia jest jego niska wysokość, jak i szerokość całego zestawu.

Kocioł pozbawiony trudnych miejsc do czyszczenia.

Konstrukcja górnokanałową pozioma. Kotły posiadają kanały dymne na górze pieca zwiększające żywotność. Są mniej podatne na tzw.skraplanie się wody w kanałach. Dlatego kocioł mniej koroduje i wolniej następuje jego zużycie.

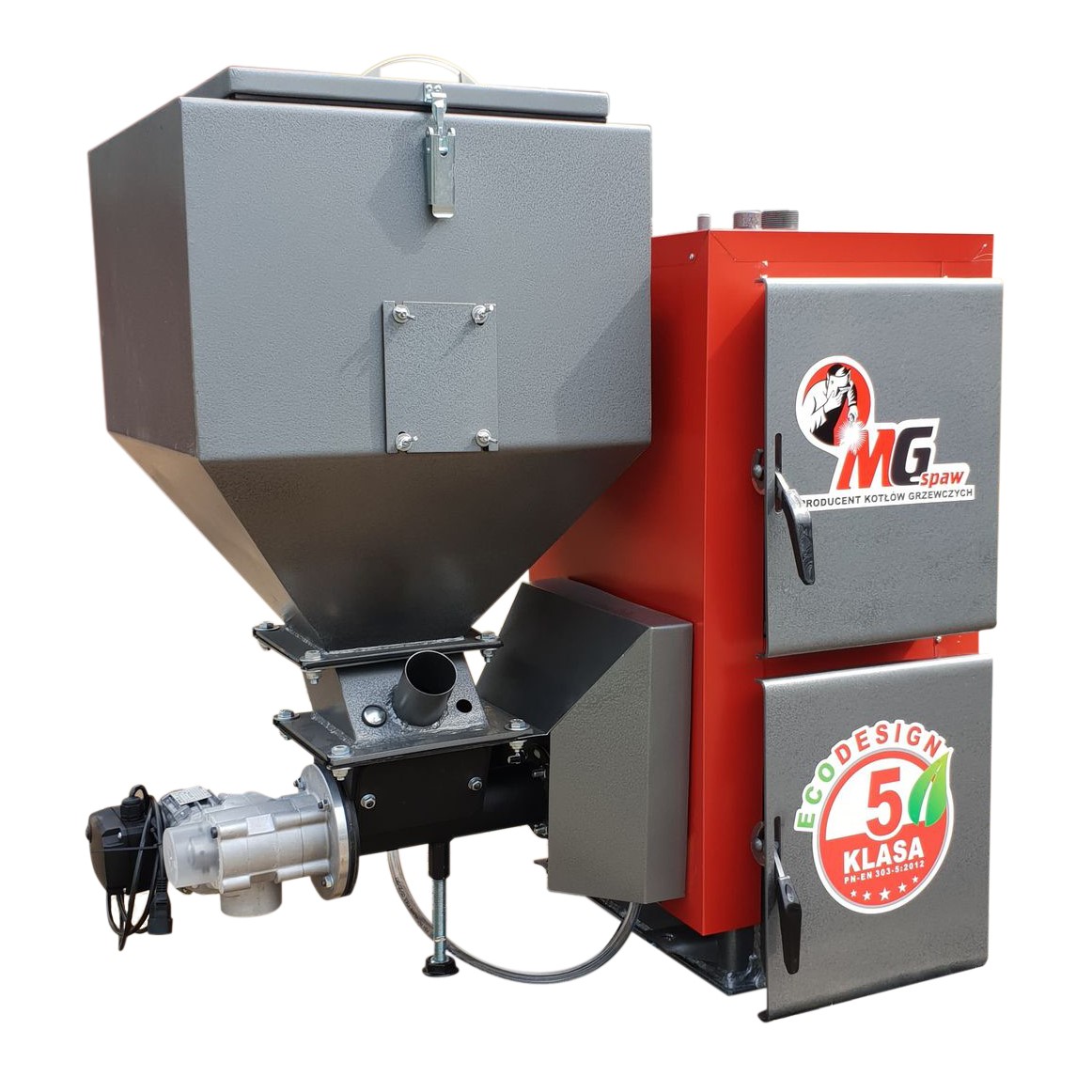

KOCIOŁ "TAURON KL5"

Prezentujemy Państwu kocioł MGspaw "Tauron KL5"  z automatycznym ślimakowym podajnikiem paliwa piątej generacji Technix SV200n+  oraz wyposażony w jeden z najnowocześniejszych sterowników elektronicznych ARGOS PID PLUS tzn. automatycznie dobiera pauzę dawki paliwa oraz ilość powietrza, użytkownik nastawia tylko temperaturę kotła!

Niepowtarzalna konstrukcja na polskim rynku:

• SOP-system osuszania paliwa w koszu
• Markowy motoreduktor z biegiem wstecznym
• Boczna unikatowa konstrukcja palnika bez unoszenia opału
• Podajnik piątej generacji SV200n+
• 65% konstrukcji palnika jest wykonana z żeliwa
• Bieg wsteczny slimaka
• Kanały poziome bez uciążliwych i nietrwałych płyt ceramiki
• Obsługa 3 pomp CO, CWU, POMPA podłogowa , zawór miesz.
• możliwosć zamontowania automatycznej rozpalarki
• Sprawność kotła 93%
• Możliwość dopięcia modułu do mieszacza i 1 dod.pompy
• Po rozpaleniu kocioł nie wymaga stałej obsługi przez kilka dni
• Eksploatacja może odbywać się bez wygaszania w sposób ciągły w całym okresie grzewczym
• atestowana blacha p265gh o grubości 6mm
• Długa żywotność produktu

Łatwe czyszczenie

Uproszczona konstrukcja pieca z dużymi, wygodnymi drzwiczkami pozwala nam na łatwe utrzymanie go w czystości, co przekłada się na zwiększenie czasu żywotności kotła i tańsze funkcjonowanie całego systemu grzewczego. Waga kotła to waga stali zużytej na budowę pieca c.o.

Jak powstaje nasz Kocioł c.o - Opis etapów i technologi produkcyjnej kotła MG-SPAW

Przy produkcji naszego kotła C.O korzystamy z najnowocześniejszych technologii i programów, a proces produkcji zaczyna się już w biurze konstrukcyjnym.

Realizacją projektów kotlarskich Dzięki zastosowaniu sprawdzonych programów i technik komputerowych jak i nowoczesnych maszyn sterowanych numerycznie, wykonujemy elementy konstrukcyjne kotła z dużą powtarzalnością, Daje nam przełożenie zarówno na jakość, jak i estetykę piecy.

Dysponujemy wycinarką plazmową stigal i  hypertherm, które umożliwiają precyzyjną obróbkę kotła. Wycinane elementy składowe pieca są następnie kształtowane w procesie zaginania na prasach krawędziowych CNC. Dzięki zaginaniu zostaje ograniczona do minimum ilość połączeń spawanych, co przekłada się na żywotność wykonanego kotła C.O.

Spawaniem poszczególnych elementów kotła CO zajmują się wykwalifikowani spawacze. Duża automatyzacja pozwala na zwiększenie wydajności i jakości produkcji, podniesienie efektywności i połączeń spawanych, co przyczynia się do powtarzalności spoin i dokładności łączeń.

Zespawane ze sobą elementy tworzą korpus kotła, który na ukończeniu poddawany jest dłuższej próbie ciśnieniowej. Jakość spoin i szczelność wymienników są zawsze kontrolowane, co gwarantuje niezawodność i długą żywotność kotła MG-spaw.

W tym samym czasie są wykonywane elementy obudowy kotła, tzw.izolacja cieplna kotła a do ich wycinania stosujemy wykrawarkę i ucinarkę firmy Mazanek.

Kocioł grzewczy, po przejściu kontroli jakości montowany jest na palecie i składowany w magazynie wyrobów gotowych. Tam czeka na swojego nabywcę.

Na początku roku 2017 kocioł i my zostaliśmy nagrodzonie za jakość prestiżowym certyfikatem w konkursie "Polska Firma Fair Play", nadawanym w programie CIRF.

Komora rozprężna spowalniająca gorące spaliny i logotyp najnowszej technologi 5 klasy i EcoDesign.

NAJNOWOCZEŚNIEJSZY PALNIK TECHNIX SV200n+ z PLANETARNĄ PRZEKŁADNIĄ

Bieg wsteczny i konstrukcja Antyblok. Bardzo krótki ślimak 45-70 cm. Boczny wypych paliwa.Brak zrywania zawleczki i robienia się spieków.

Podajnik jest integralną częścią kotła centralnego ogrzewania z automatycznym dozowaniem paliwa. Paliwo za pomocą ślimaka podawane jest z zasobnika (kosza) do palnika. Spalanie następuje w specjalistycznym opatentowanym palenisku piątej generacji. Do napędu ślimaka służy motoreduktor składający się z silnika oraz reduktora.

Wszystkie zastosowane rozwiązania zostały zastrzeżone oraz zgłoszone do Urzędu Patentowego.

Super cicha i mocna PLANETARNA przekładnia w opisie poniżej

NAJNOWSZY STEROWNIK ARGOS PID

ARGOS PID jest najnowszym sterownikiem przeznaczonym do kotłów na paliwa stałe z podajnikiem ślimakowym. Sterownik obsługuje podajnik, dmuchawę, pompę obiegową c.o., pompę ciepłej wody użytkowe oraz pompę cyrkulacyjną.

Sterownik steruje niezależnie dwoma procesami:

a) regulacją temperatury z płynną modulacją mocy

b) regulacją procesu spalania

Algorytm PID - posiada funkcję elastycznego spalania, która ogranicza do minimum konieczność kontaktu użytkownika z urządzeniem. Sterownik z algorytmem PID załącza kocioł na taką moc, jaka jest aktualnie potrzebna do utrzymania zadanej temperatury. Kocioł grzeje przez cały czas, nie ma przestojów, nie ma również gwałtownych zmian temperatury w kominie oraz w komorze spalania. Temperatura wody wyjściowej jest stabilna. Regulacja mocy kotła odbywa się Z krokiem 1%, czyli minimalna moc kotła to 3% (jest to stan podtrzymania ognia) aż do maksymalnej mocy czyli 100%

Sterownik automatycznie dobiera pauzę dawki paliwa oraz ilość powietrza, użytkownik nastawia tylko temperaturę kotła!

W okresie letnim możliwe jest włączenie trybu "tylko CWU" czyli tylko ciepła woda użytkowa bez ogrzewania pomieszczeń.

1.Króciec powrotu GZ 1,5"

2.Króciec zasilania GZ 1,5"

3.System osuszania i wyrównywania ciśnienia w koszu

4.czujnik od sterownika

5.Mufka GW 3/4"(np.Termometr)

6.Kosz

7.Napęd-Motoreduktor z przekładnią planetarną

8.Mufka na kranik GW 3/4"

1. Konstrukcja palnika 65% wykonana z specjalnego żeliwa
2. system równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania system przepustnic powietrznych oraz wymuszonego obiegu powietrza dookoła paleniska zapewniające podgrzewanie powietrza
3. zamknięta komora spalania z powietrzem pierwotnym oraz wtórnym
4. najnowsze rozwiązanie ślimaka zapobiegające kruszeniu opału oraz mniejsze obciążenie siły przesuwu
5. rodzaj paliw ekogroszek/ +50% miał/pellet/mieszanki miału/zboże
6. bardzo wysoka wydajność
7. piąta klasa energetyczna
8. SOP- system osuszania paliwa w koszu
9. markowy motoreduktor z biegiem wstecznym
10. Palnik rozkręcany w połowie(łatwość montażu w kotłowni
11. Unikatowa konstrukcja szczelin napowietrzających Integra SliT
12. Krótki ślimak 45-70cm który nie wchodzi bezpośrednio w palenisko.

Idealnie dobrany kocioł będzie służył niezawodnie i oszczędnie przez wiele lat od jego zakupu!!!!

Podczas zakupu kotła należy pamiętać o dobrym dopasowaniu do warunków cieplnych. Moc kotła należy dobrać w odpowiedni sposób w zależności od potrzeb budynku, który chcemy ogrzewać. Otrzymanie optymalnych warunków pracy całego systemu grzewczego pozwala na wydłużenie jego trwałości oraz poprawę wydajności, co w bezpośredni sposób wiąże się także ze zużyciem paliwa. Uwzględniaj zawsze izolacje budynku, przekrój rur, ilość wody i zbiornik C.W.U.

Zapotrzebowanie na ciepło oblicza się na podstawie powierzchni domu oraz strat ciepła, jakie generują okna, ściany, dach czy położenie budynku. Wskaźnik obliczenia strat ciepła wynosi:

• ok. 130 – 200 W/m2 w starych domach bez izolacji cieplnej,
• ok. 90 – 110 W/m2 w starszych domach z lat 80. i 90.,
• ok. 50-70 W/m2 w nowych domach, dobrze zaizolowanych, z energooszczędnymi oknami.

Uwaga: Kocioł nasz może być warunkowo montowany również w układzie zamkniętym jednak należy wtedy zamontować urządzenie do odprowadzania nadmiaru ciepła z pieca. Tylko za zgodą producenta. Poniżej znajdą Państwo wymagane normy:

• PN-B-02440:1976 „Zabezpieczenie urządzeń ciepłej wody użytkowej. Wymagania." PN-B-02413:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania."PN-B-02414:1999 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi . Wymagania."PN-B-02415:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania."PN-B-02416:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania."PN-EN 12831:2006 „Instalacje ogrzewcze w budynkach. Metoda obliczenia projektowego obciążenia cieplnego."PN-B-02421:2000 „Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze."PN-B-02411: 1987 „Ogrzewnictwo. Kotłownie wbudowane na paliwo stałe.

Wymiary kotła Tauron KL5    9kw:

• A - Szerokość zestawu - 101 cm
• B - Szerokość wymiennika - 41 cm
• C - Wysokość kotła - 95,5 cm
• D - Wysokość zasobnika - 130 cm
• E - Przekładnia planetarna (cicha praca) z biegiem wstecznym
• F - Głębokość kotła bez czopucha - 42 cm
• G - Wysokość do środka czopucha - 810 cm
• H - Głębokość kotła z otwartymi drzwiczkami - 79,5 cm
• I - Szerokość drzwiczek - 37,5 cm
• J - Wysokość drzwiczek od wyczystki - 33,5 cm
• K - Wysokość drzwiczek dodatkowej komory - 20,8 cm
• L - Wysokość drzwiczek paleniska - 50,2 cm
• M - Miejsce na kranik spustowy 3/4"
• N - Czopuch do kotła
• O - Szerokość kosza o pojemności 180 kg - 60 cm
• P - Króciec powrotu GZ - 1,5"
• R - Króciec zasilania GZ - 1,5"

Wraz z kotłem c.o z podajnikiem utrzymują Państwo:

• sterownik ARGOS PID z instrukcją,
• podajnik SV200n+ (najnowsza konfiguracja)
• aluminiowy wentylator   nadmuchowy
• DTR-dokumentacja techniczno-ruchowa z instrukcją
• szuflada popielnika,
• kosz zasypowy,
• certyfikat klasy 5 oraz ECODESIGN

• palnik gazowy ułatwiający rozpalanie kotła
• zapasowy ślimak do podajnika SV200n+
