Witam serdecznie

Kolejnym produktem który wykonałem jest:

6 Kanałowy Programator czasowy Dobowy z nastawami ON-OFF po 4 nastawy dla 1 kanału

Sterownik do Automatycznego podlewania Ogrodu

.

Zasada działania: opisze 1 kanał bo identycznie działają wszystkie 6 niezależnie od siebie

Mamy do nastawy 4 czasów GG:MM włącz i GG:MM wyłącz w skali 1 doby dla 1 kanału

Auto - uruchamia wszystkie ustawione programy

ON - włączy na stałe dany kanał

OFF- wyłączony dany kanał

.

W menu głównym jest wskazywana Godzina GG:MM:SS -

.

Nastawa zegarka - w menu głównym wciskamy i trzymamy przez chwilkę 2 przyciski ( + )  i (  - ) następnie dokonujemy nastawy czasu przyciskami

.

Wszystkie nastawy są zapamiętywane w czasie 20 sek od zakończenia ich zmiany (klikania w przyciski)

zegarek podtrzymuje bateria CD2032 - pastylka o wielkości 2zł

wartość w nastawach 00:00 oznacza wyłączony,  w związku z tym ta godzina załączenia jest wykluczona z nastaw - możemy użyć 23:59 lu 00:01

.

Zasilanie układu 12-24V DC

Nastawa za pomocą 3 przycisków

Wyjście mosfet-N włączanie masy - np do wysterowania mocnych przekaźników z cewką 12V lub 24V  lub przekaźników SSR

.

Co kupujesz co dostajesz

**************************************************************

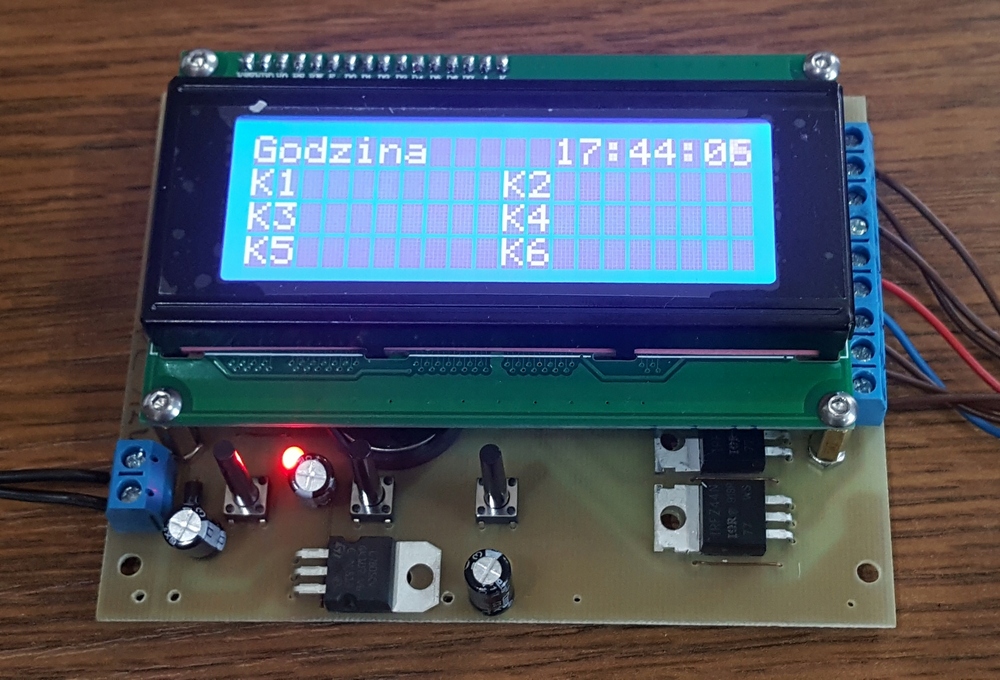

Zmontowany programator z LCD 4x20

6 wyjść typu Mosfet-N ( wspólny (+) sterowanie masą )

**************************************************************
