Ovládač pece ako regulátor kotla PK-22

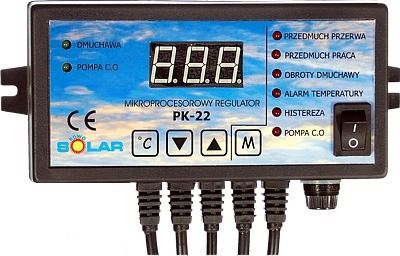

STEROWNIK PIECA CO REGULATOR KOTŁA PK-22

Producent: Nowosolar

Sterownik PK-22 steruje pompą obiegową instalacji centralnego ogrzewania i wentylatorem nadmuchowym (z regulacją obrotów). Najczęściej spotykany zestaw w domowych kotłowniach! W zestawie komplet przewodów z czujnikami.

FUNKCJE STEROWNIKA:

• funkcja przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas ( sterownik sam dostosowuje czas przedmuchu, jak również między przedmuchami – funkcja ekonomiczna)

• funkcja ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez 25 minut następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.

PARAMETRY MENU:

• PRZEDMUCH PRZERWA - wartość podana w minutach. Oznacza czas przerwy pomiędzy jednym przedmuchem a drugim. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• PRZEDMUCH PRACA - wartość podana w sekundach. Oznacza czas pracy wentylatora od jego załączenia do wyłączenia. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• OBROTY DMUCHAWY - wartość 1 oznacza min. obroty 8 oznacza prace z max. prędkością. Sterownik zaprojektowany jest do współpracy z dmuchawą NWS 75.
• ALARM TEMPERATURY - jeśli temperatura pieca przekroczy wartość parametru, to sterownik przejdzie w tryb alarmowania.
• HISTEREZA - ten parametr oznacza różnice temperatur, dla których ma nasąpić wł. i wył. pompy
• POMPA C.O. - jeśli temp. pieca przekroczy zadaną wartość, zostanie uruchomiona pompa C.O. Wyłączenie nastąpi przy temp. niższej o histerezę.

Dane techniczne:

• Zasilenie / zakres napięcia znamionowego: 230V 50Hz
• Rodzaj zasilania: Prąd zmienny ~
• Obciążenie wyjścia dmuchawy: 1A
• Obciążenie wyjścia pompy: 1A
• Pobór mocy regulatora: 2W
• Zakres pomiaru temperatury: 0-99oC
• Zakres nastawu temperatury: 25-95oC
• Zadziałanie zabezpieczenia: 85oC
• Hhistereza: 1-9oC
• Temperatura załączania pompy: 10-99oC
• Znamionowe napięcie udarowe: 2500 V
• Stopień ochrony pobudowy: IP20
