STER-MAX 4K/12V  - zdalne sterowanie 4-przekaźnikowe z 2 pilotami.

pobierz instrukcję:   http://www.elmax-alarmy.pl/down/st4k.pdf

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika są przekaźniki. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku COM - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO.

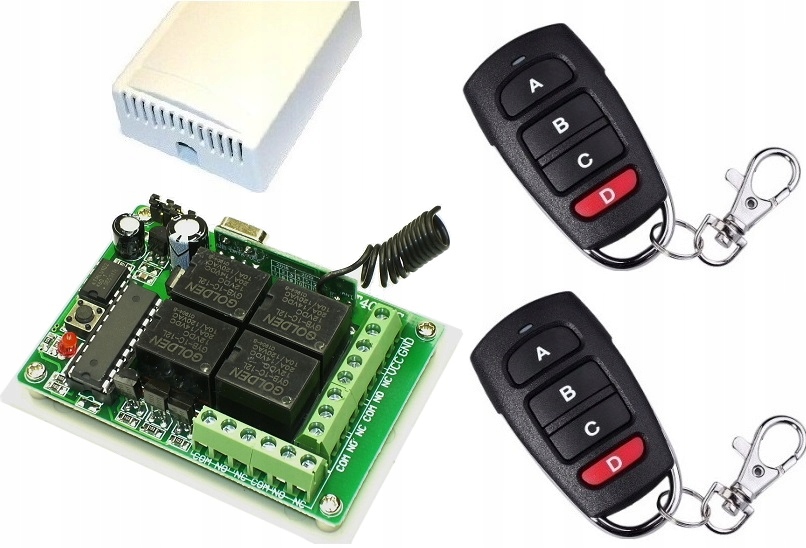

Zawartość tej aukcji:

1. centralka 4K/12VDC w obudowie (12VDC - napięcie stałe stabilizowane),
2. dwa zaprogramowane piloty 4-przyciskowe z bateriami w obudowie z klapką - 4pl.

Inne sterowniki, dodatkowe piloty i zasilacze serii STER-MAX znajdą Państwo na stronie:

https://allegro.pl/uzytkownik/elmax-alarmy?string=katstem&description=1&order=pd

Sterownik może pracować w jednym z czterech trybów (tryby programujemy zworkami w centralce przy wyłączonym zasilaniu):

1. monostabilny - chwilowy (ustawiony fabrycznie) - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika na czas trzymania przycisku.
2. bistabilny- włącz/wyłącz - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika. Kolejne naciśnięcie tego przycisku powoduje wyłączenie przekaźnika. Kanały pracują niezależnie. Mogą być dowolnie niezależnie włączane i wyłączane.
3. przerzutnik - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika i jednoczesne wyłączenie innego kanału. Kolejne naciśnięcie tego samego przycisku nic nie zmienia. W tym trybie zawsze jeden przekaźnik jest załączony. Przekaźniki „przerzucane” są jednocześnie – są od siebie zależne.
4. mieszany - przekaźniki A, B pracują w trybie wł./wył. , a przekaźniki C, D w trybie chwilowym.

Specyfikacja techniczna:

• wymiary centralki: 75 x 55 x 28 mm.
• Sterowniki serii Ster-Max wymagają zasilania VDC - napięcie stałe stabilizowane. Niedopuszczalne jest zasilanie sterownika z transformatora z Mostkiem Graetza bez dodatkowej stabilizacji.
• Zasięg pilota : do 50 m.
• Obciążalność przekaźników: 10A.
• Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada),
