Przedmiotem sprzedaży jest CPK ver. 5.30

Czujnik Pełnego Kieliszka CPK ver. 5.30 made in Poland. Urządzenie krajowe, bezpieczne, każdy egzemplarz testowany. Na dzień dzisiejszy to najbardziej praktyczne urządzenie dla osób które mają problemy z podchodzącą wodą gruntową lub innymi cieczami np. gnojówka w rolnictwie (sygnalizacja i pompowanie napełnionego zbiornika, zagłębienia, szamba - a sonda która się nie zepsuje, nie zatnie, nie zgnije - Cu miedź lub AL aluminium) - Sonda jest tak pomyślana aby była bez elementów ruchomych, mechanicznych, nic się w niej nie zepsuje, bo jest to po prostu kawałek drutu.

Stan: nowy nie używany - testowany.

Gwarancja: 3 lata producenta z uwagi na cenę. Urządzenia już pracują kilkanaście lat bez awarii.

Czujnik poziomu cieczy (wody), który bardzo prosto można podłączyć:

Wtyczkę pompy należy włożyć do gniazdka czujnika (CPK) a czujnik do gniazdka sieciowego 230 V / 50 - 60 Hz.

Możemy bezpośrednio do gniazdka czujnika poziomu cieczy podłączać duże pompy do 1,5 kW czyli 1500 W (oznaczenia mocy pomp sprzedawanych na rynku są przeważnie przewymiarowane ze względów marketingowych, pompy o mocy 400 do 600 W są oznaczane jako dużo większe). Jeżeli zdarzy się nam na krótką chwilę podłączyć coś większego to nie będzie końca świata dla CPK ver. 5.30

Napięcie zasilania AC 230 V

Częstotliwość 50/60 Hz

Pobór mocy < 1W

Gniazdko dla pomp AC 230V / do 1500 W (pompy są indukcyjne i dla takich stworzony jest CPK)

Stopień ochrony IP40

Przeznaczenie: woda czysta, brudna, roztwory wodne gęste.

Bardzo proste wykonanie sondy pomiarowej wody. Sonda to zwykły 3-żyłowy drut miedziany

Sondę poziomu wody należy wykonać z przewodu YDY 3x1 lub 3x1,5; podłączyć w/g schematu. Kolor żółty łączymy z żółtym, niebieski z niebieskim, a brązowy z brązowym lub czarnym przewodem CPK. Ściągamy izolację na końcach wszystkich trzech przewodów (3 cm do 5cm od końca) w miejscu gdzie mają być zanurzone w wodzie. Przewody niebieski i brązowy powinny być oddalone od siebie na odległość 10 do 20 cm. Żółty przewód krótszy może być po środku. Żółty przewód wyznacza maksymalny poziom wody (powinien być odpowiednio krótszy), gdy woda go zamoczy, pompa się załącza. Przewody niebieski i brązowy poziom minimalny do którego pompa pompuje wodę, gdy pompa wypompuje wodę i przewody wynurzą się z wody, a pompa się wyłączy.

Przewody sondy żółty, niebieski i brązowy (czarny) mogą stykać się tylko z wodą, nie powinny dotykać korpusu pompy i kieliszka w którym znajduje się pompa (konstrukcji zbiornika). W/w stykanie się przewodów może powodować nieprawidłową pracę czujnika i w efekcie uszkodzenie pompy oraz czujnika.

Wygięcie przewodów w/g rysunku niweluje zjawisko naskórkowości cieczy (cząsteczki wody wędrują po przewodzie do góry). Powoduje to że, mimo iż końce przewodów są zanurzone w wodzie, izolacja nie ulega zawilgoceniu i przewód nie traci swych właściwości izolacyjnych między trzema przewodami. Wygięcia powinny się znajdować min. 10 cm nad maksymalnym poziomem wody.

Sonda jest izolowana od napięcia sieci, a na przewodach sondy nie występują groźne dla istot żywych napięcia. Jeżeli pompa jest zaopatrzona w pływak mechaniczny, należy go przypiąć opaską do przewodu zasilającego pompę tak aby pompa była cały czas załączona (pływak zawsze górze; pływak zawodzi więc włączamy go na stałe). Od tej pory rolę nie zawszę włączającego pompę pływaka przejmie niezawodny Czujnik Pełnego Kieliszka w skrócie CPK 5,30.

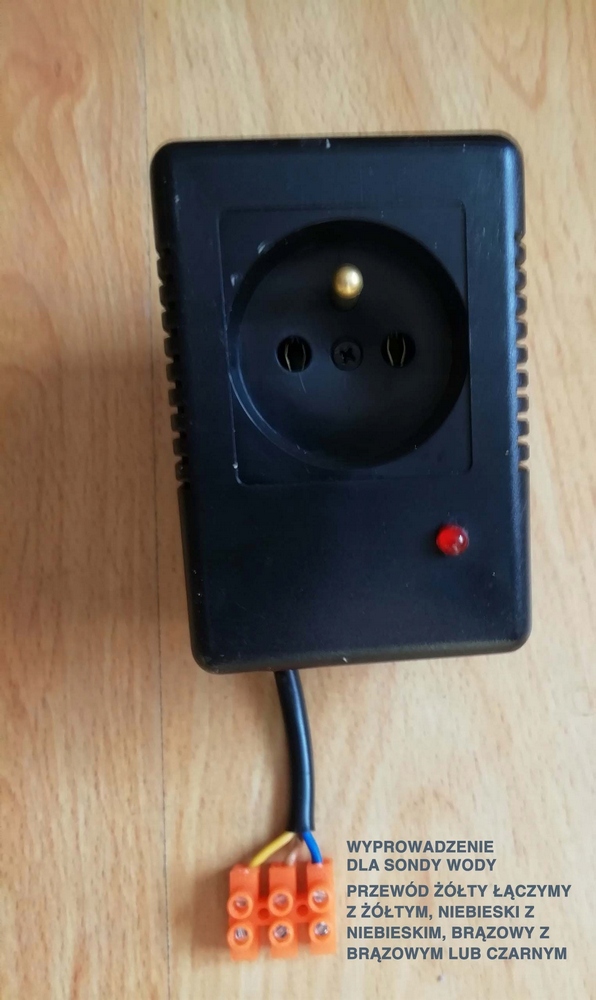

Na załączonych zdjęciach : CPK 5.30 i podłączenie CPK, sonda i sposób wykonania sondy. Przykładowe zastosowanie w piwnicy którą wielokrotnie zalało jak pływak pompy mimo iż był w górze nie załączył pompy, dopiero wstrząśnięcie pływaka powodowało załączenie pompy.

CPK 5.30 nie dopuszcza do przekroczenie cienkiej czerwonej linii przez wodę w kieliszku :-)

Uwaga odnośnie pomp dostępnych na rynku

Zaleca się aby przewody zasilające pompę wychodzące z górnej części korpusu pompy nie były nigdy zanurzone w wodzie, wierzch pompy ma wystawać z wody i nigdy się nie zanurzać (jeżeli jest to oczywiście możliwe), żółty przewód CPK 5,30 powinien być trochę niżej tych przewodów zasilających pompę (jeżeli oczywiście jest to możliwe w konkretnych warunkach pracy danej pompy). Przedłuży to znacznie żywotność pompy. Najczęstsze uszkodzenia pomp to woda, która z czasem dostała się do wnętrza pompy obok przewodów zasilających, po kilku latach pracy pompy. Pompy użytkowane w ten sposób pracujące z CPK 5,30 mogą nam służyć latami. Udzielam pomocy zdalnej przy montażu.
